SEPDISP21B
Istruzioni modifica per display Mercedes SLK R171
ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.
Prima di installare il nuovo display SEPDISP21B, si consiglia di leggere con attenzione le seguenti istruzioni.
NON SALTARE ALCUN PASSAGGIO.

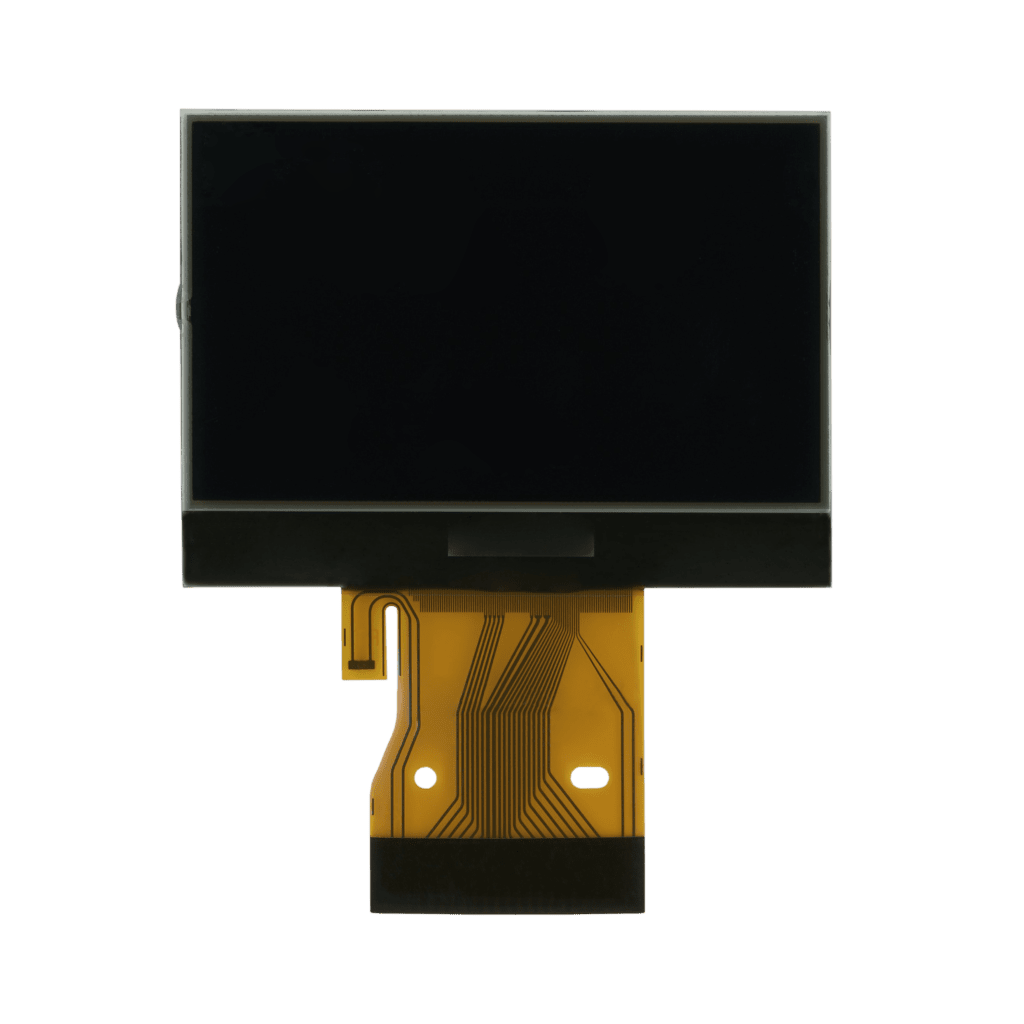

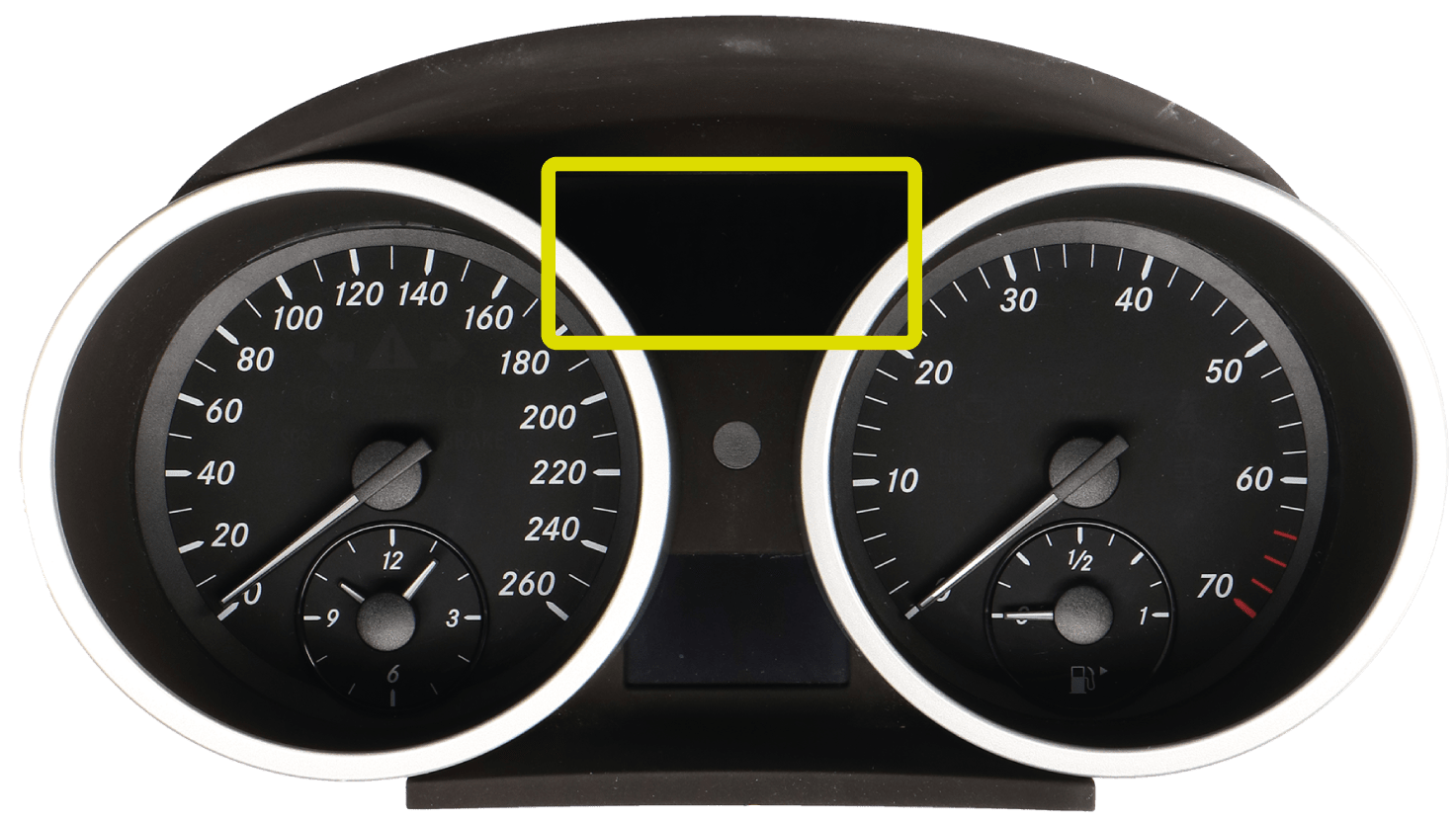

LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP21B (fig.1)
Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
Per perfezionare la tensione del nuovo display SEPDISP21B:

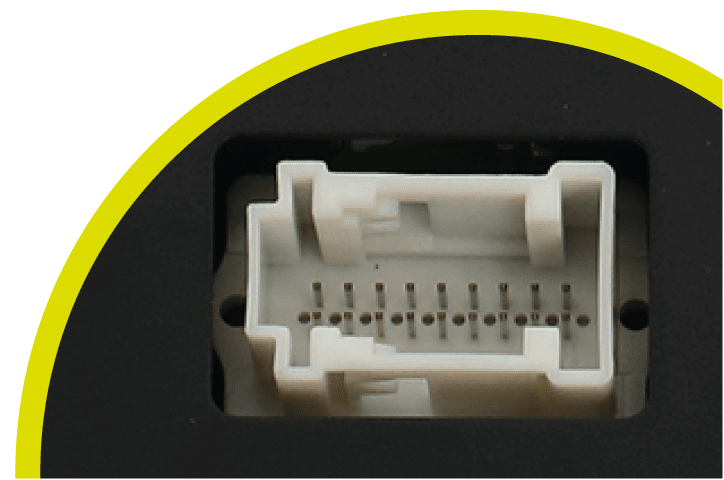

Dopo aver sostituito il display, alimentare il contachilometri: connettore bianco (fig.2) pin n. 1 negativo, pin n. 5 positivo, pin n. 6 positivo.

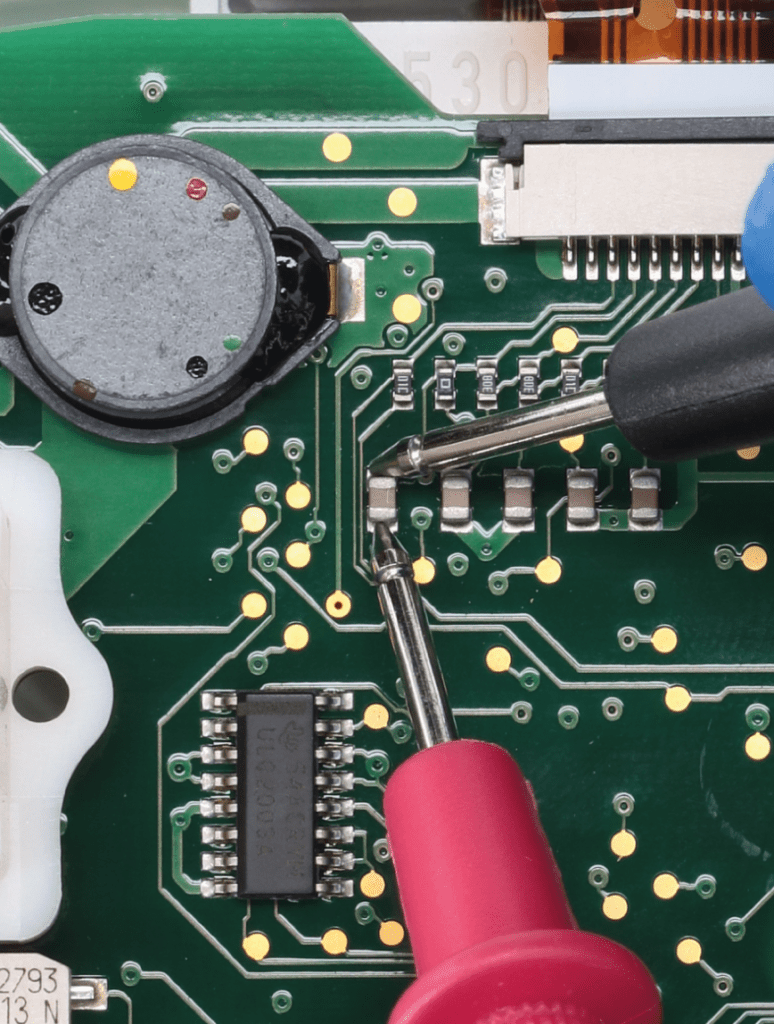

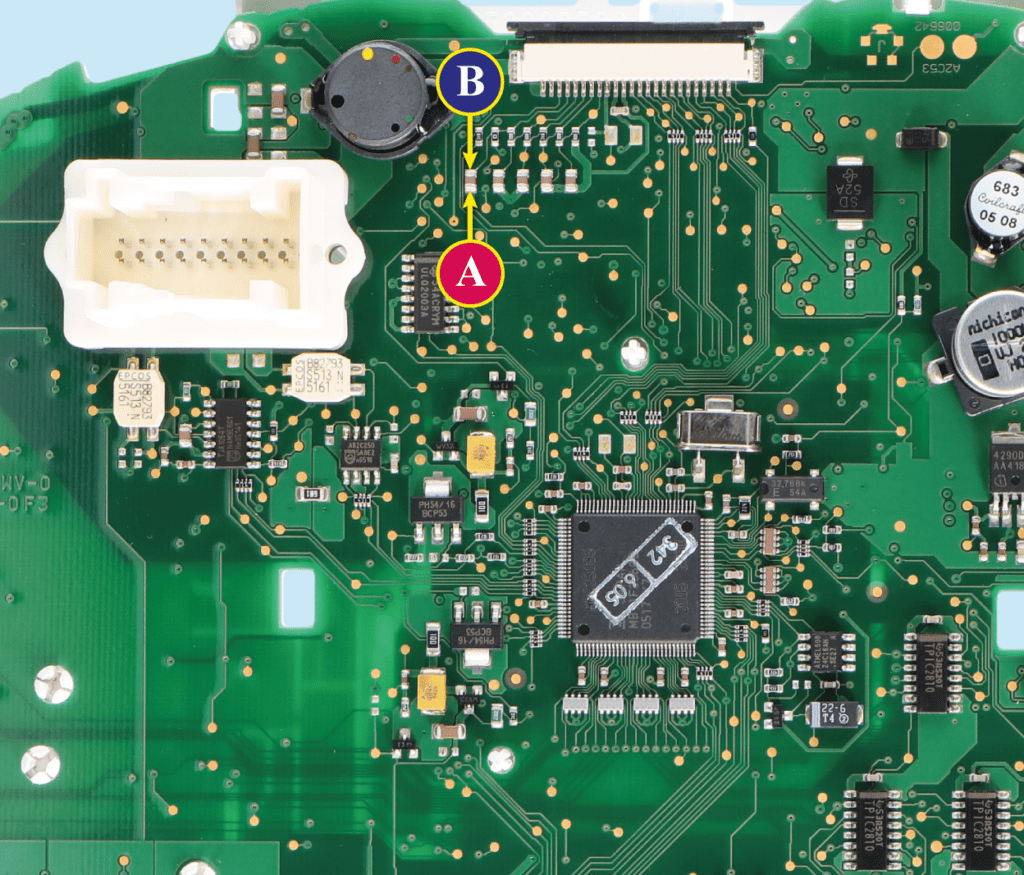

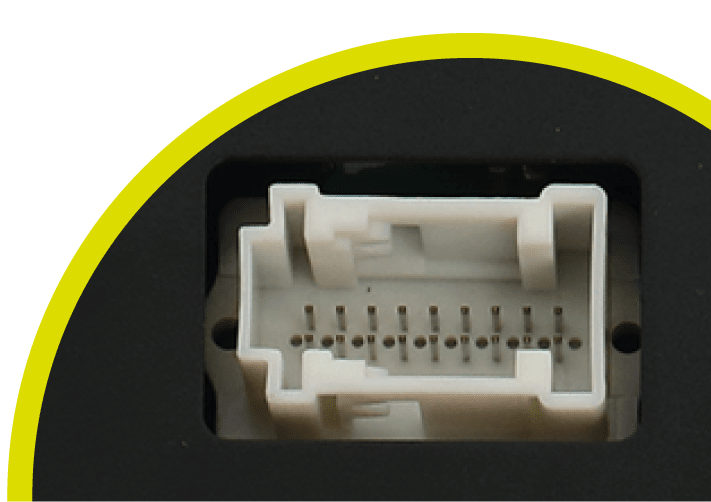

Controllare la tensione tra i punti A e B come in figura 3.
· Se la tensione rilevata è compresa tra 11.98V e 12.02V, non è necessario effettuare alcuna modifica;
· Se la tensione, invece, è inferiore a 11.98V o superiore a 12.02V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM”.
Controllo tensione display
modifica eeprom
NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.
• Prima di tutto impostare la lettura del programmatore in esadecimale (HEX) a 8 bit;

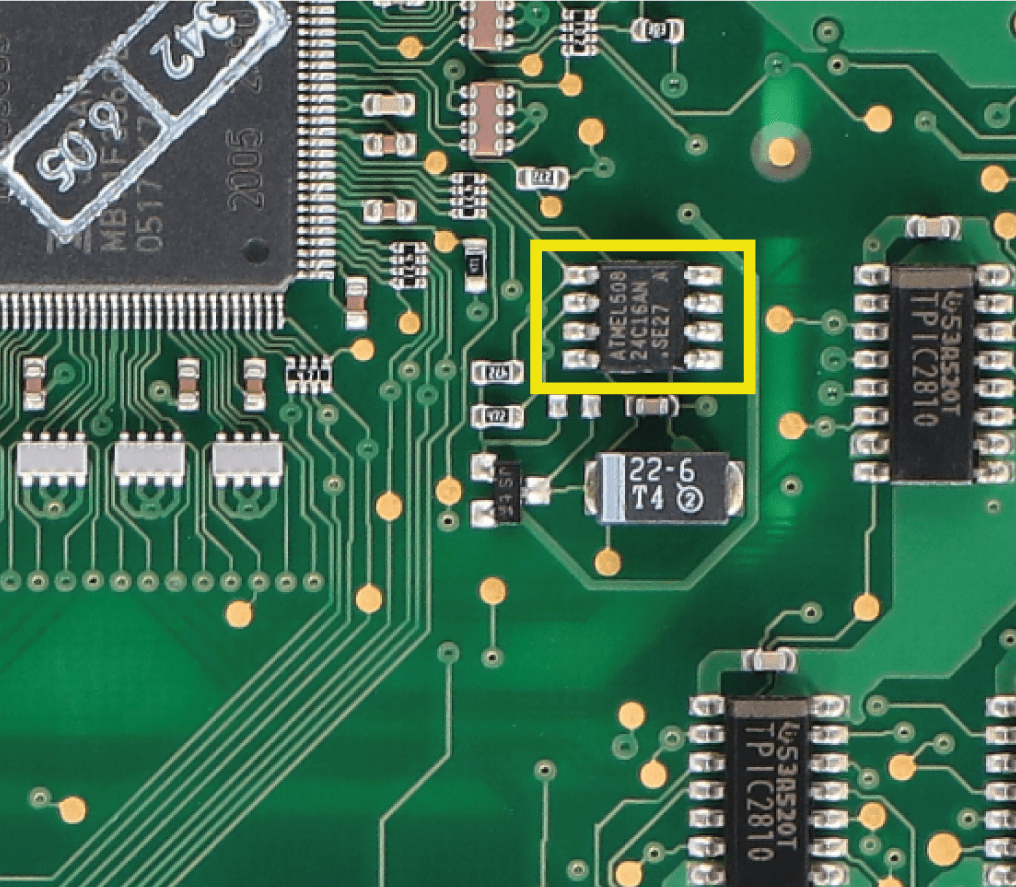

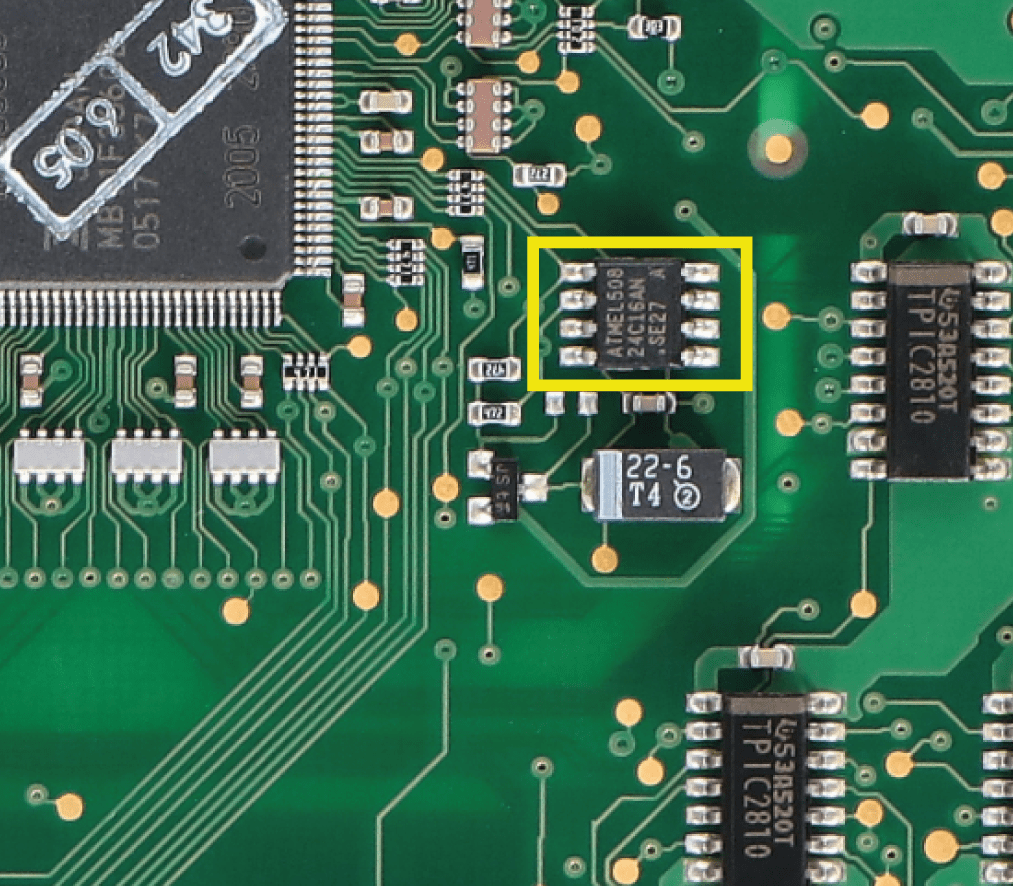

• Dissaldare ed effettuare un backup della EEPROM 24C16 (evidenziata in figura 4);
• Per ottenere una tensione che si avvicini a 12.00V agire sulla locazione 02D8.
Va tenuto in considerazione che, decrementando di 1 unità esadecimale questa locazione, si ottiene una variazione di +0.016V o viceversa.
NOTA: Per la versione utilizzabile offline scarica il PDF.
Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sottostante, inserendo digitalmente i dati.
Una volta concluse queste operazioni, ricontrollare la tensione tra i punti A e B e verificare se si è effettivamente ottenuta una tensione compresa tra 11.98V e 12.02V, altrimenti, decrementare o incrementare ancora la locazione fino ad avvicinarsi il più possibile al valore 12.00V.
SEPDISP30
Istruzioni modifica per display Mercedes SLK R171
ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.
Prima di installare il nuovo display SEPDISP30, si consiglia di leggere con attenzione le seguenti istruzioni.
NON SALTARE ALCUN PASSAGGIO.

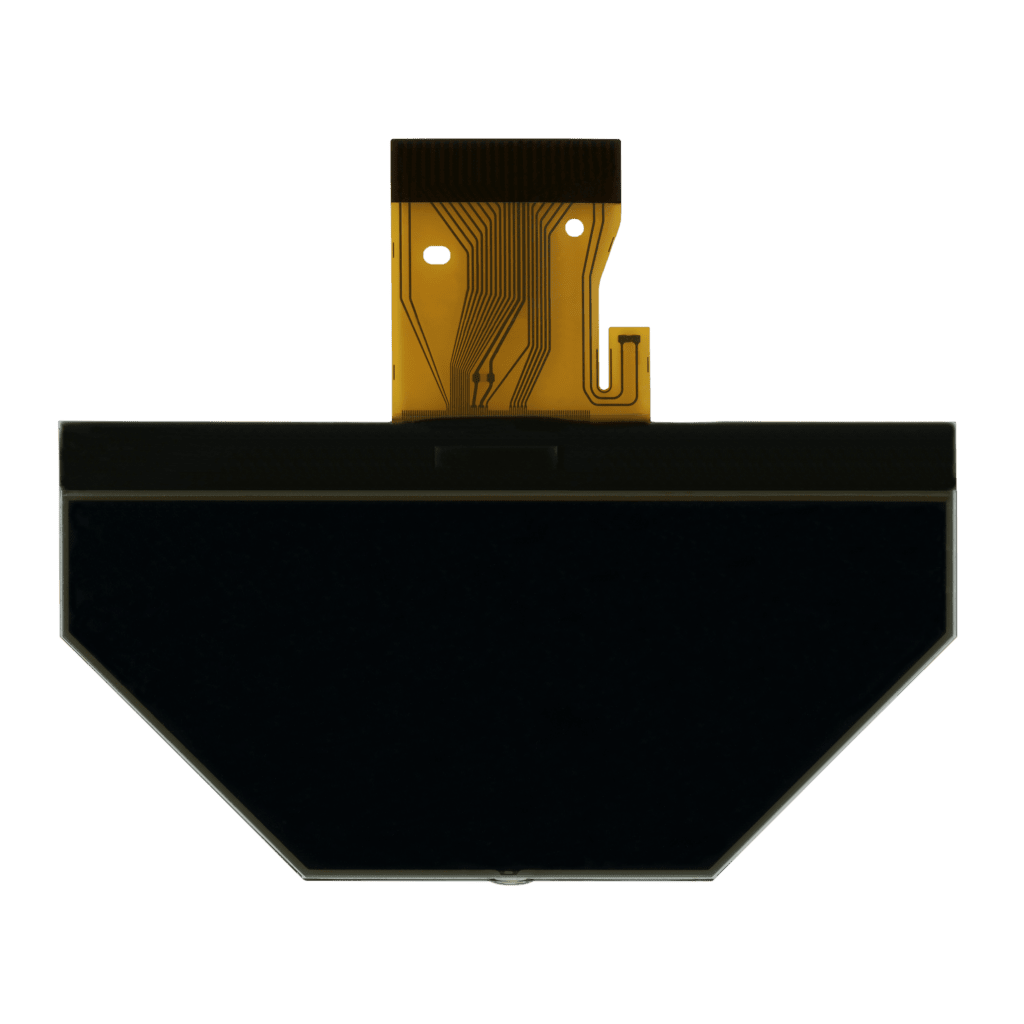

LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP30 (fig.1).
Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
Per perfezionare la tensione del nuovo display SEPDISP30:
Dopo aver sostituito il display, alimentare il contachilometri: connettore bianco (fig.2) pin n. 1 negativo, pin n. 5 positivo, pin n. 6 positivo.

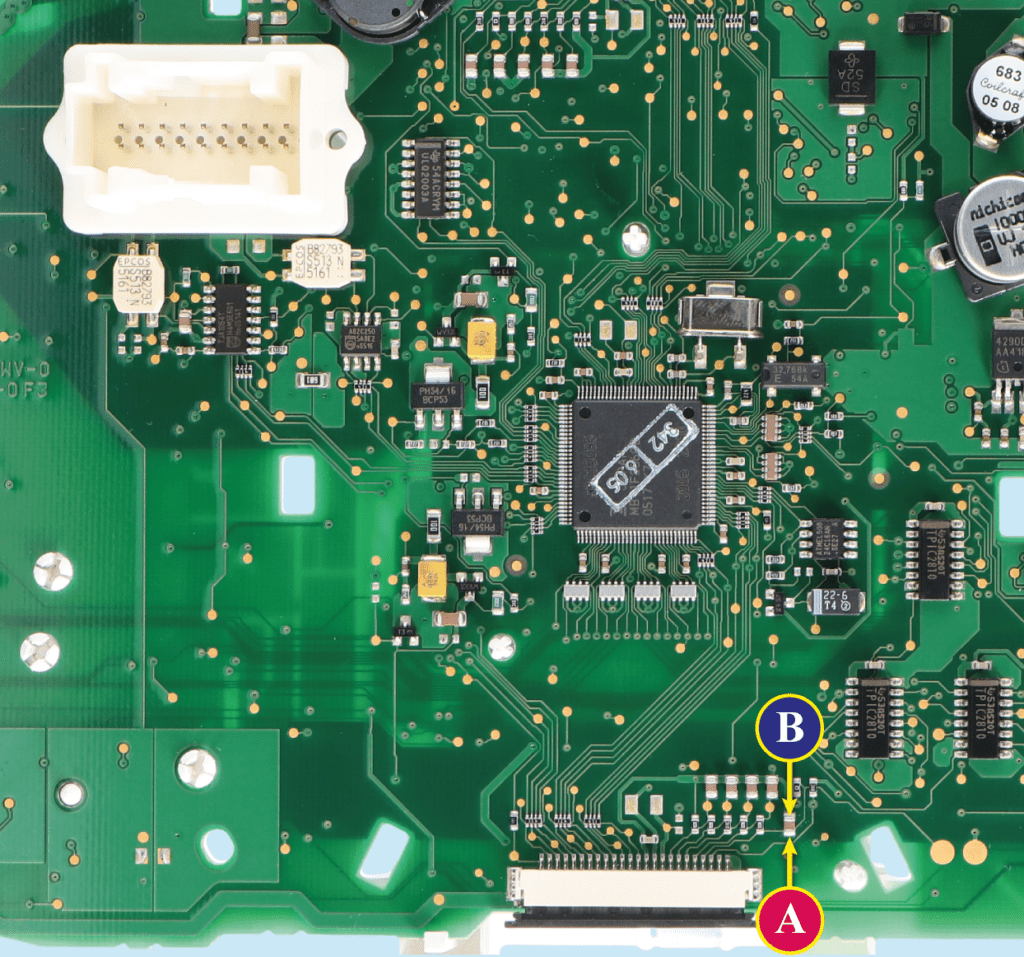

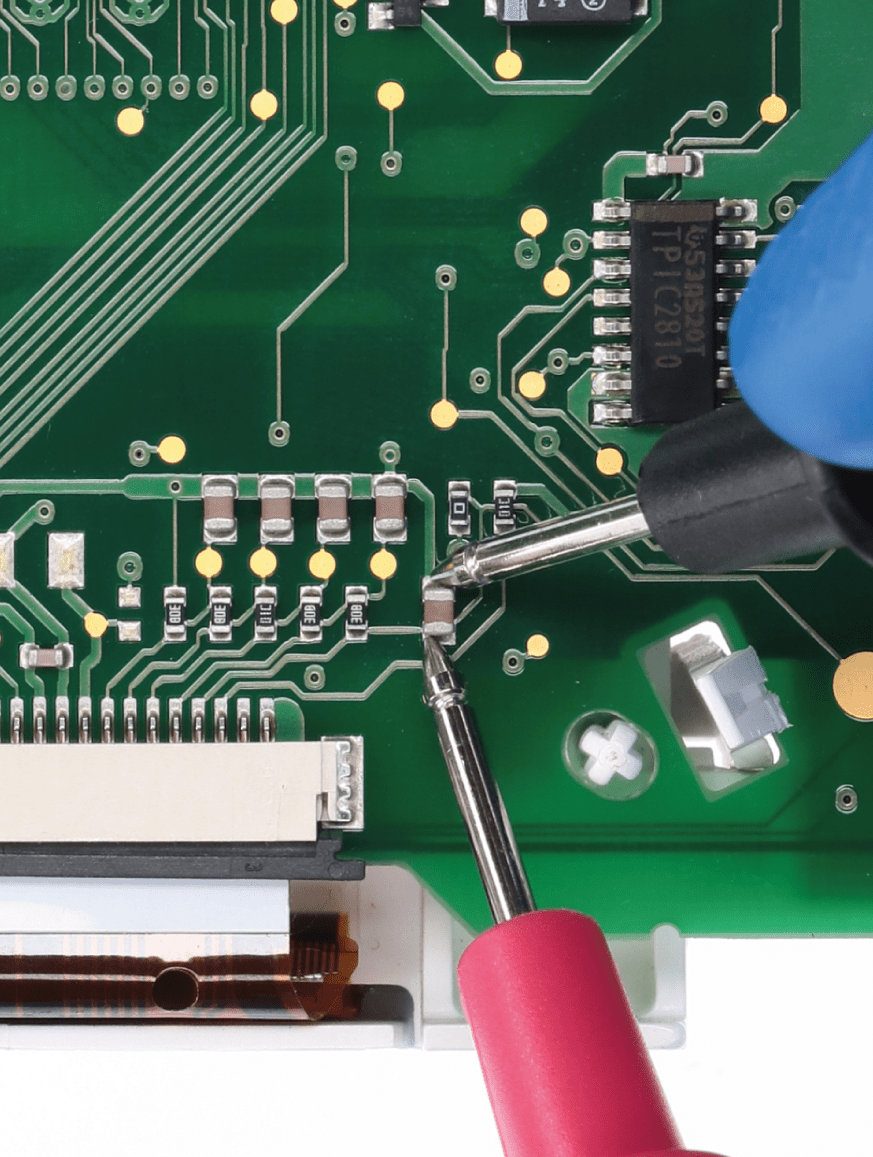

Controllare la tensione tra i punti A e B come in figura 3.
• Se la tensione rilevata è compresa tra 12.08V e 12.12V, non è necessario effettuare alcuna modifica;
• Se la tensione, invece, è inferiore a 12.08V o superiore a 12.12V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM”.
Controllo tensione display
modifica eeprom
NOTA: Per poter effettuare la presente modifica, è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.
• Prima di tutto impostare la lettura del programmatore in esadecimale (HEX) a 8 bit;
•Dissaldare ed effettuare un backup della EEPROM 24c16 (evidenziata in figura 4);
• Per ottenere una tensione che si avvicini a 12.1V agire sulla locazione 02B8.
Va tenuto in considerazione che, decrementando di 1 unità esadecimale questa locazione, si ottiene una variazione di +0.016V o viceversa.
NOTA: Per la versione utilizzabile offline scarica il PDF.
Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sottostante, inserendo digitalmente i dati.
CALCOLO DEL NUOVO VALORE DELLA LOCAZIONE
*Come individuare il valore della locazione 02B8 sul programmatore EEPROM
Una volta concluse queste operazioni, ricontrollare la tensione tra i punti A e B e verificare se si è effettivamente ottenuta una tensione compresa tra 12.08V e 12.12V, altrimenti, decrementare o incrementare ancora la locazione fino ad avvicinarsi il più possibile al valore 12.1V.
