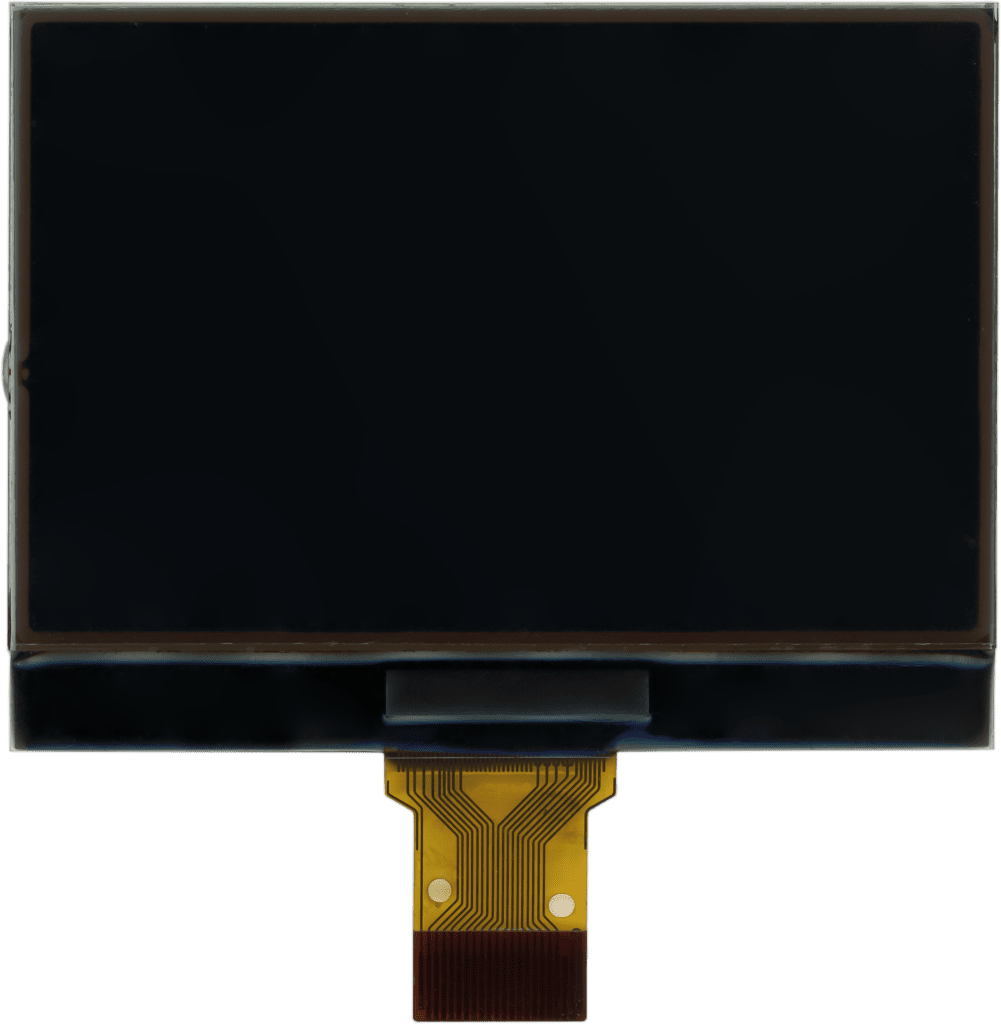

SEPDISP33
Istruzioni di montaggio per display LCD per quadri strumenti Ford Focus, C-Max, Kuga
ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.
Prima di installare il nuovo display SEPDISP33, si consiglia di leggere con attenzione le seguenti istruzioni. A scopo esemplificativo, i nostri tecnici hanno realizzato un video tutorial su come effettuare la riparazione del contachilometri.
NON SALTARE ALCUN PASSAGGIO.
Operazioni necessarie:
- Sostituire il display (vedi punti 2, 3 e 4)
- Sostituire il condensatore (vedi punto 5)
- Sostituire il resistore (vedi punto 6)
1
Aprire il contachilometri e rimuovere il display difettoso
2

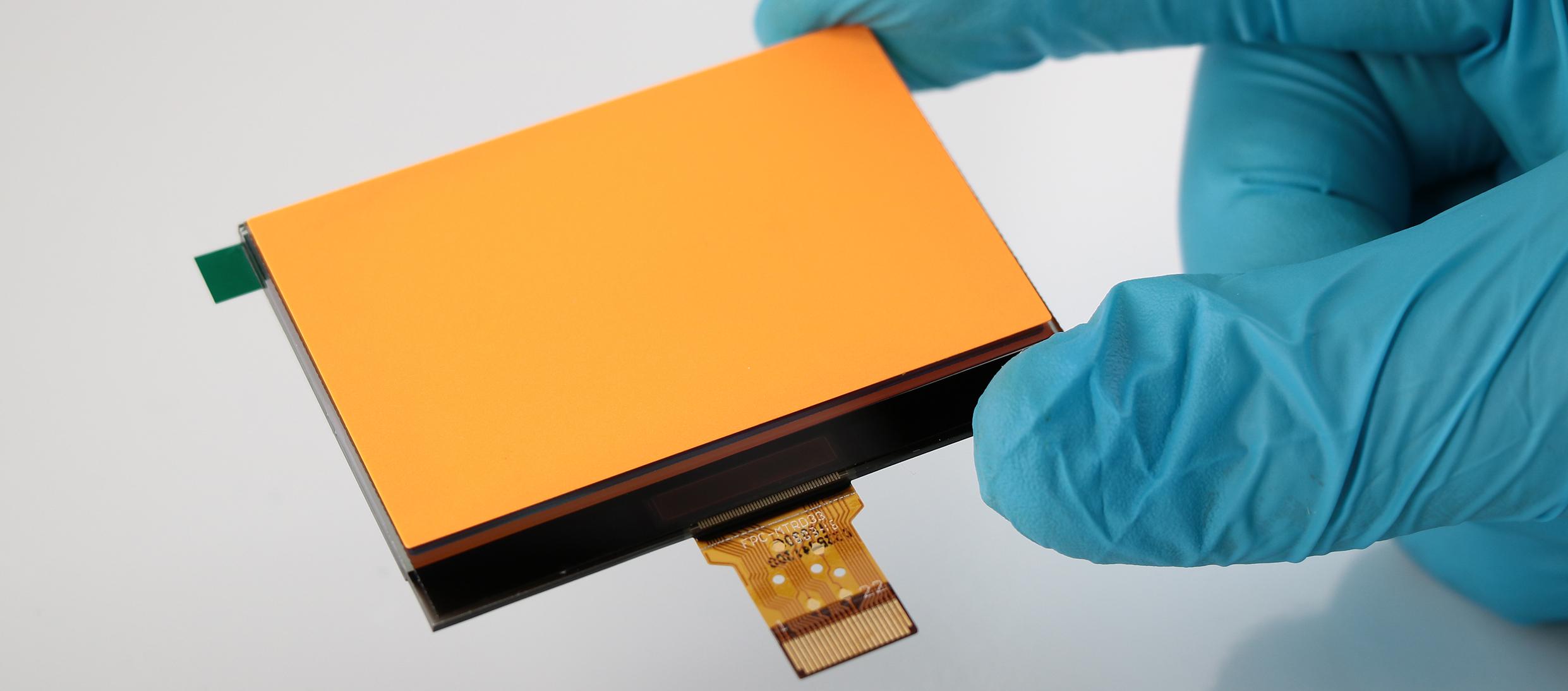

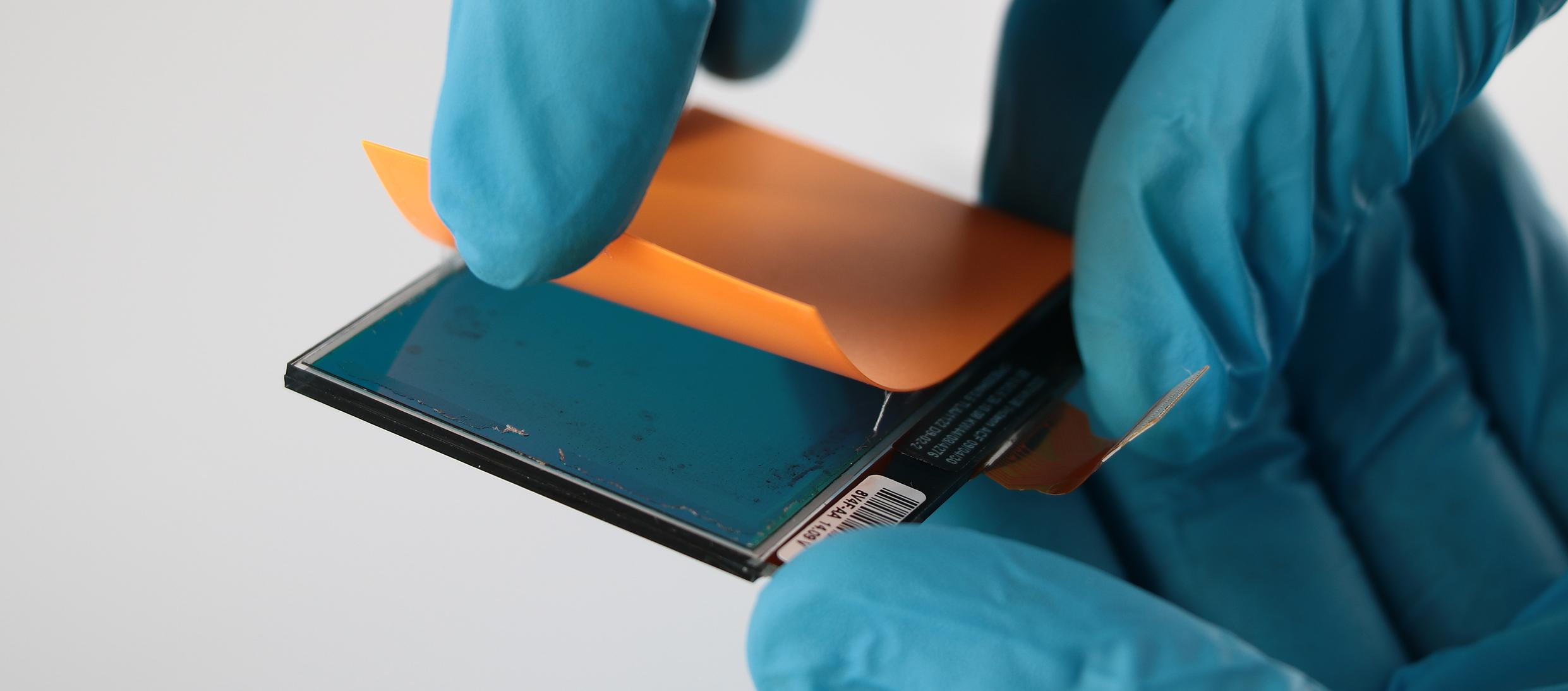

Rimuovere la pellicola arancione dal retro del display originale, e posizionarla sul retro del nuovo display SEPDISP33.
3

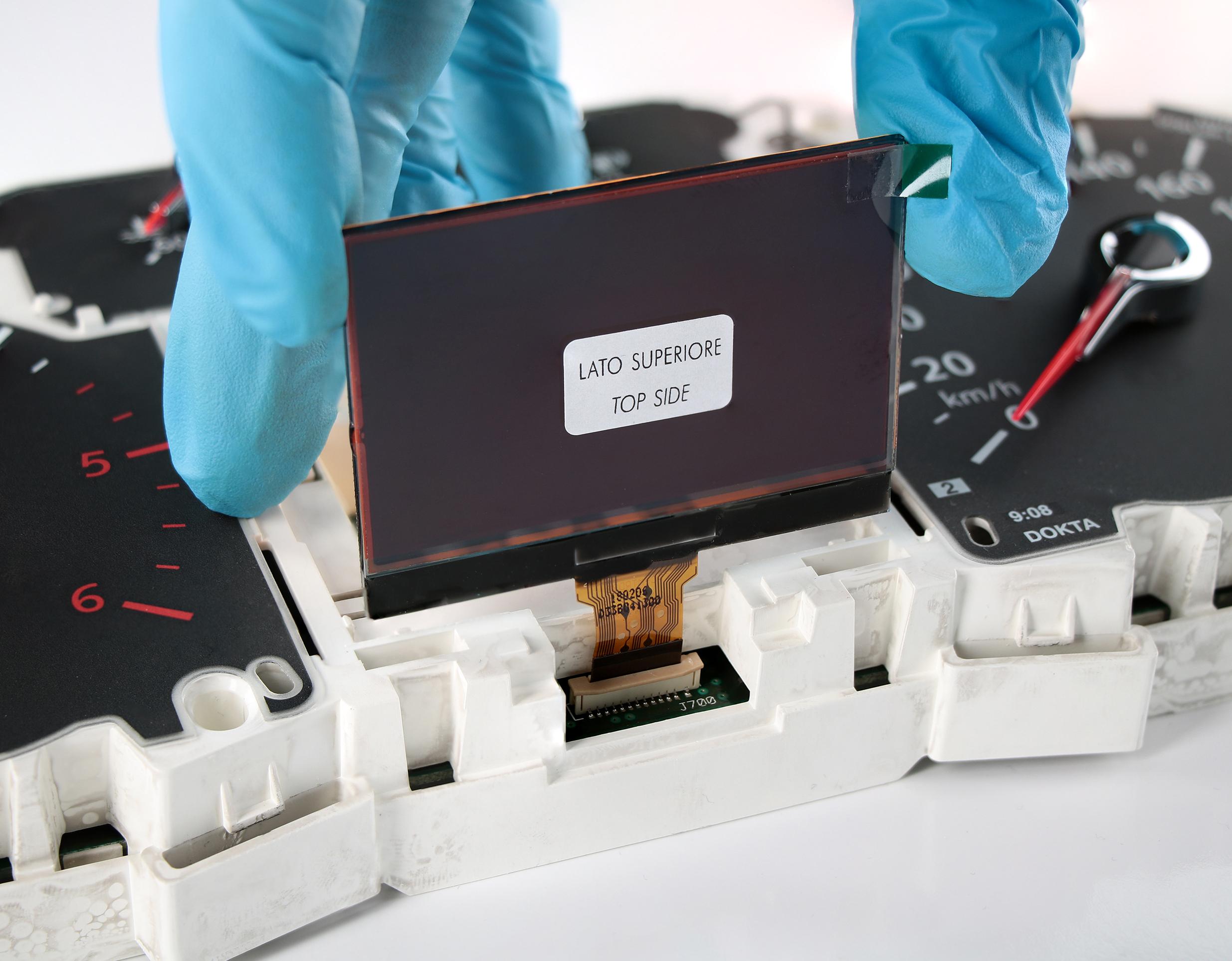

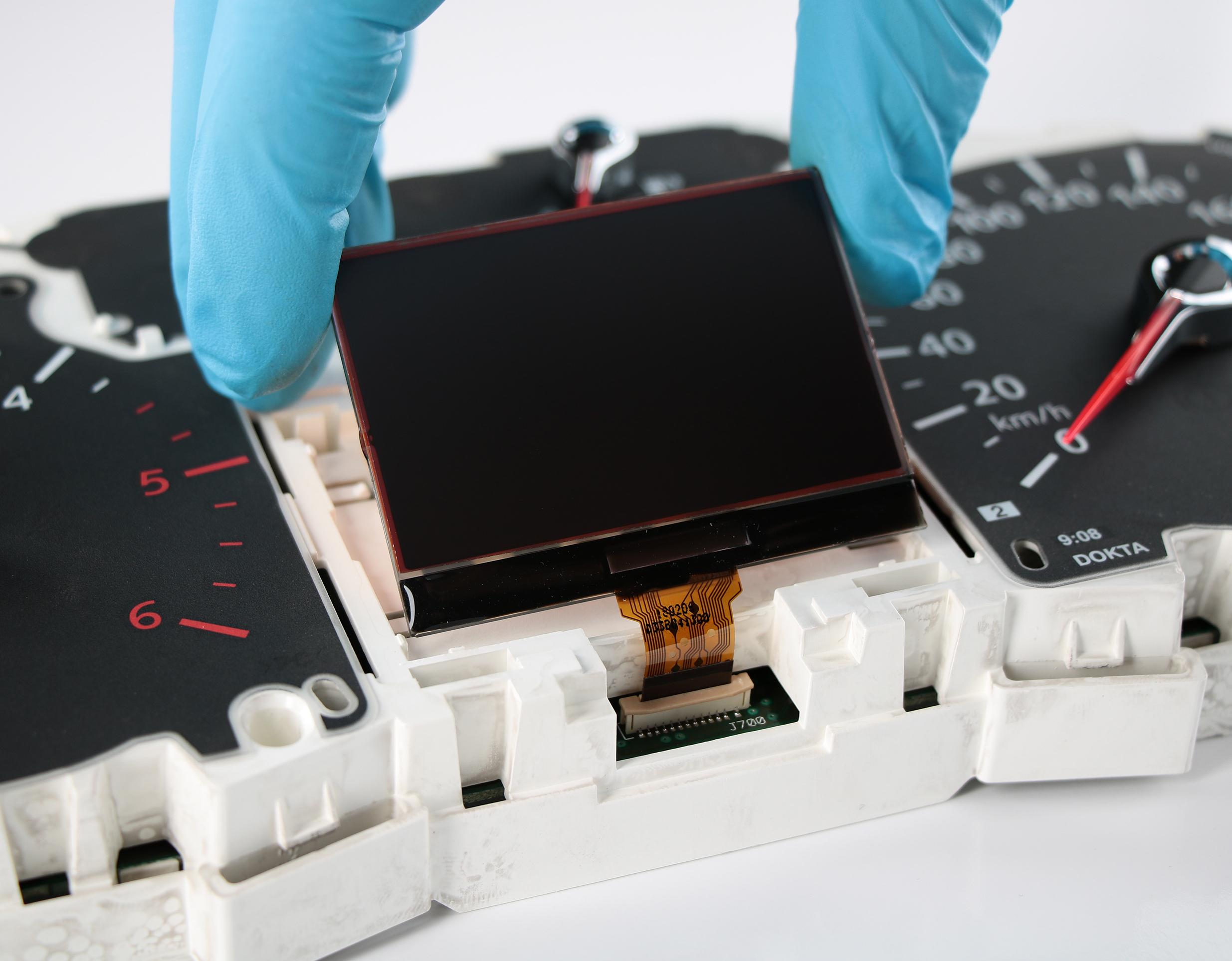

Mantenendo il display SEPDISP33 in posizione verticale, inserire l’FPC nell’apposito connettore fino al corretto inserimento.
ATTENZIONE: questa procedura deve essere effettuata prima di posizionare il display nell’alloggiamento in plastica del quadro strumenti.
4

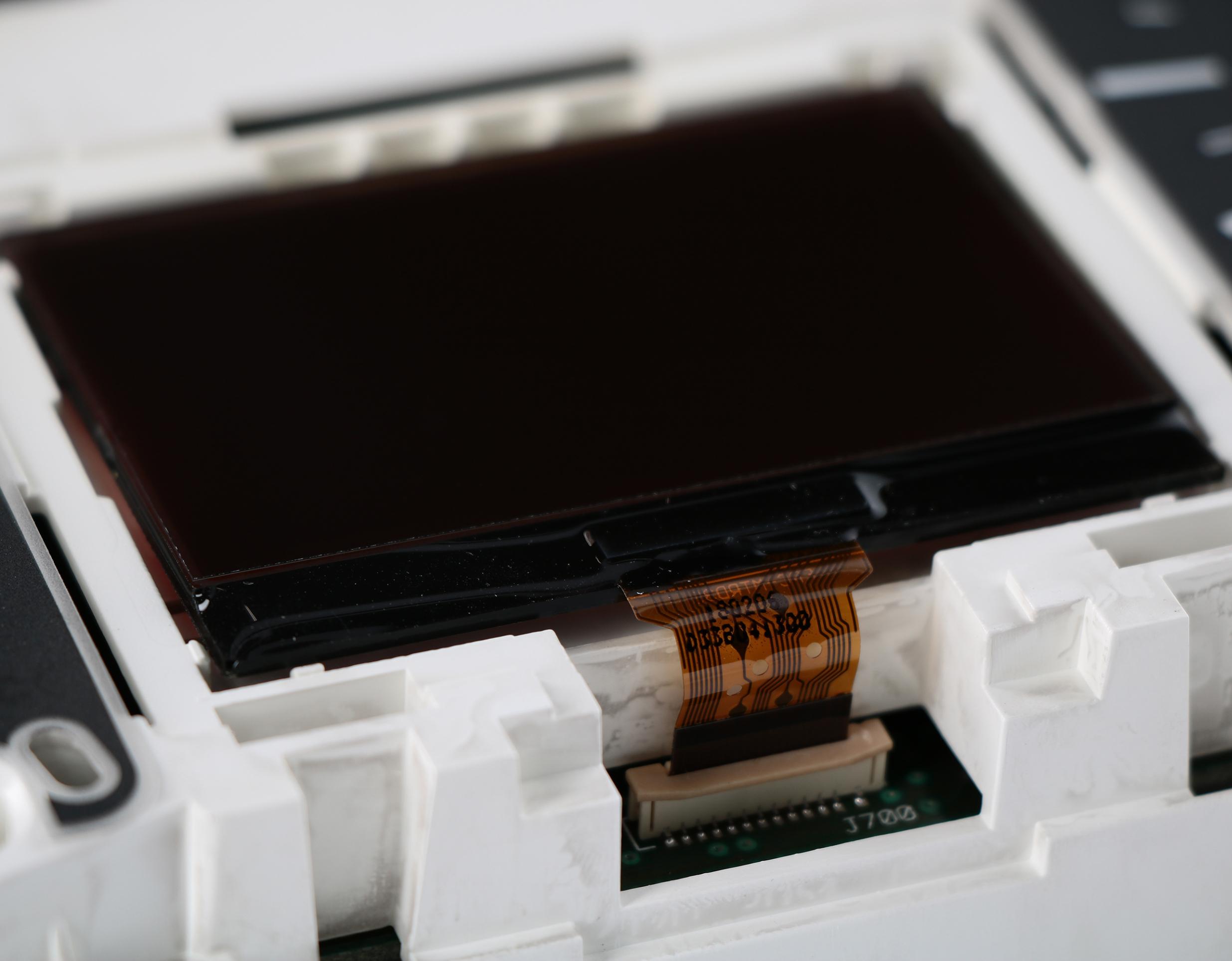

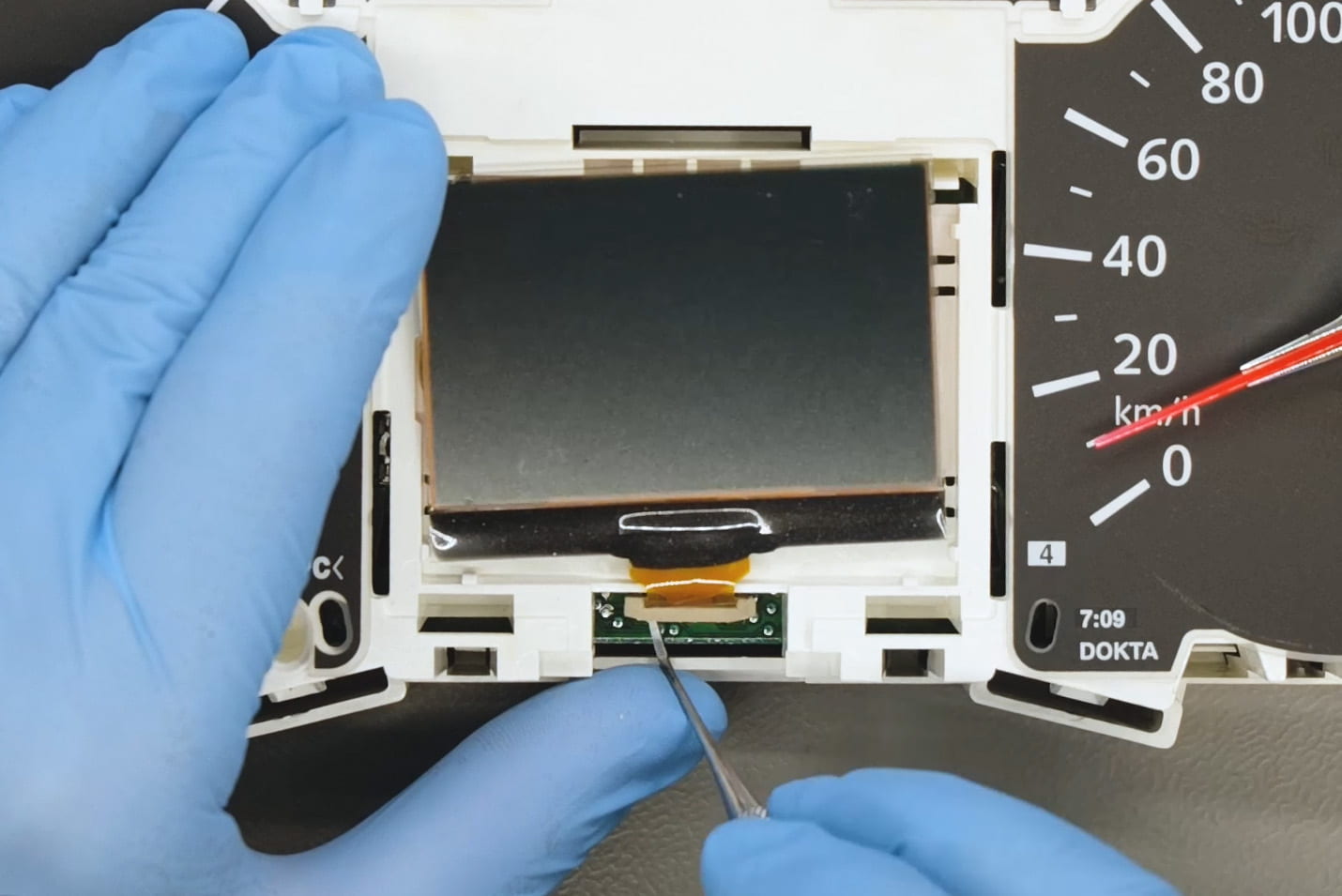

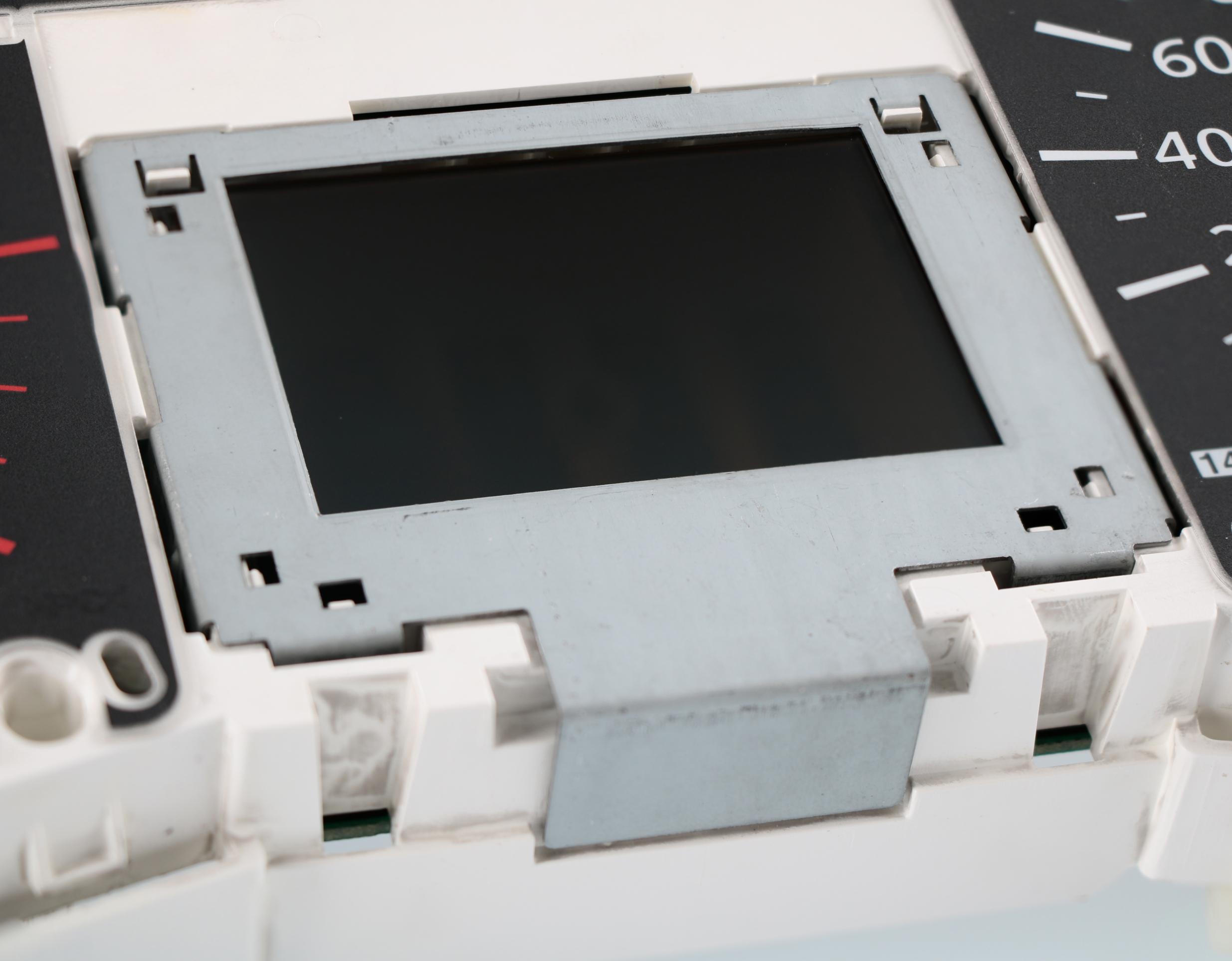

Posizionare con cautela il display nel suo alloggiamento in plastica, fino a raggiugere la posizione corretta. Successivamente bloccare il display con la cornice metallica.
5

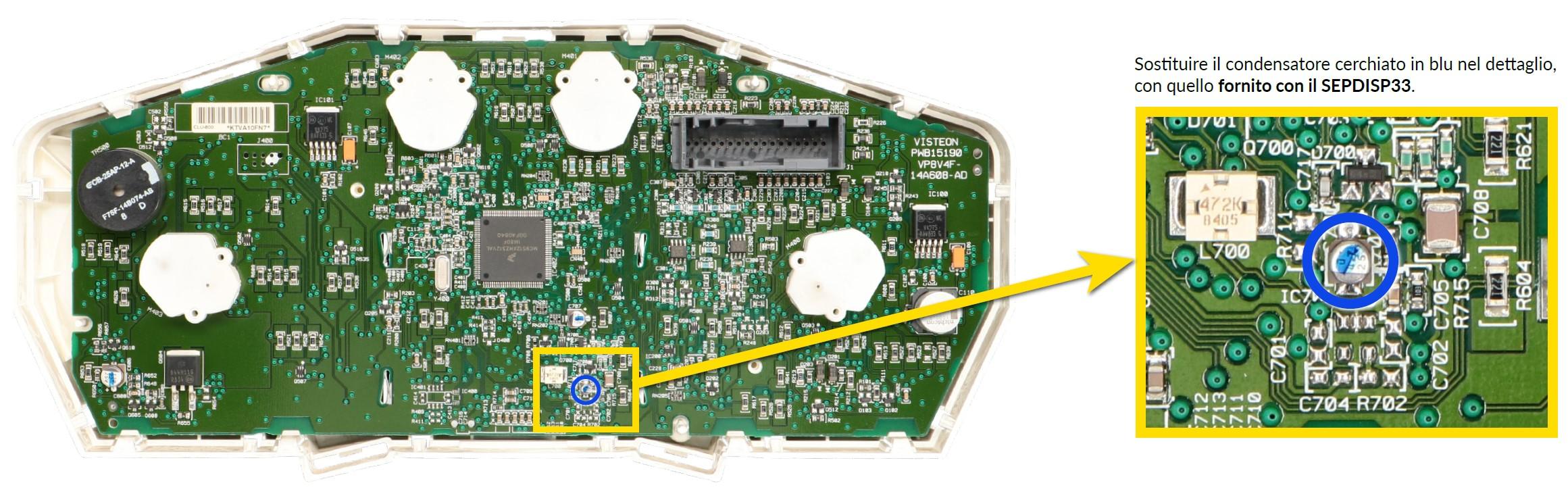

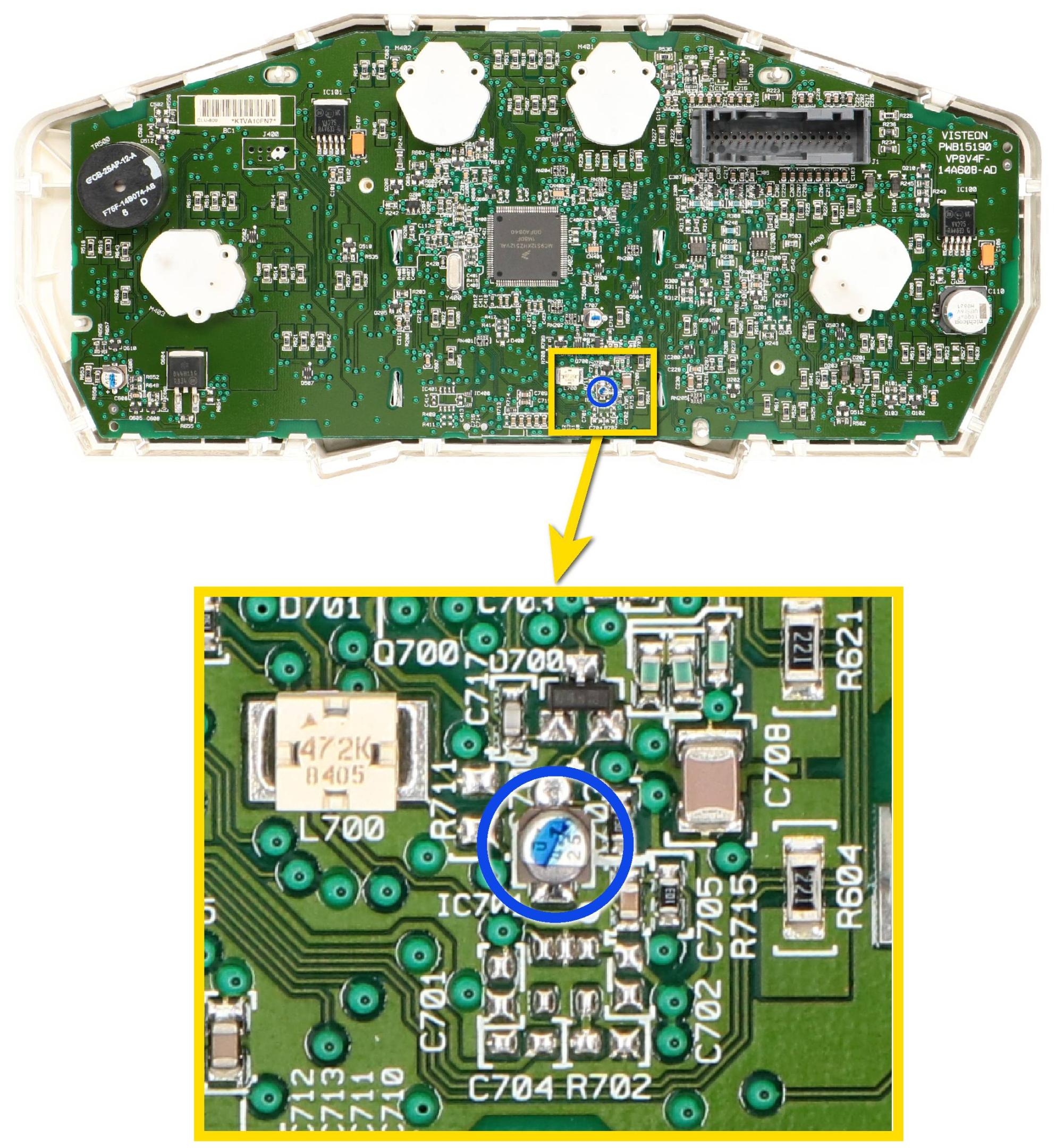

Sostituire il condensatore cerchiato in blu nel dettaglio, con quello fornito con il SEPDISP33
6

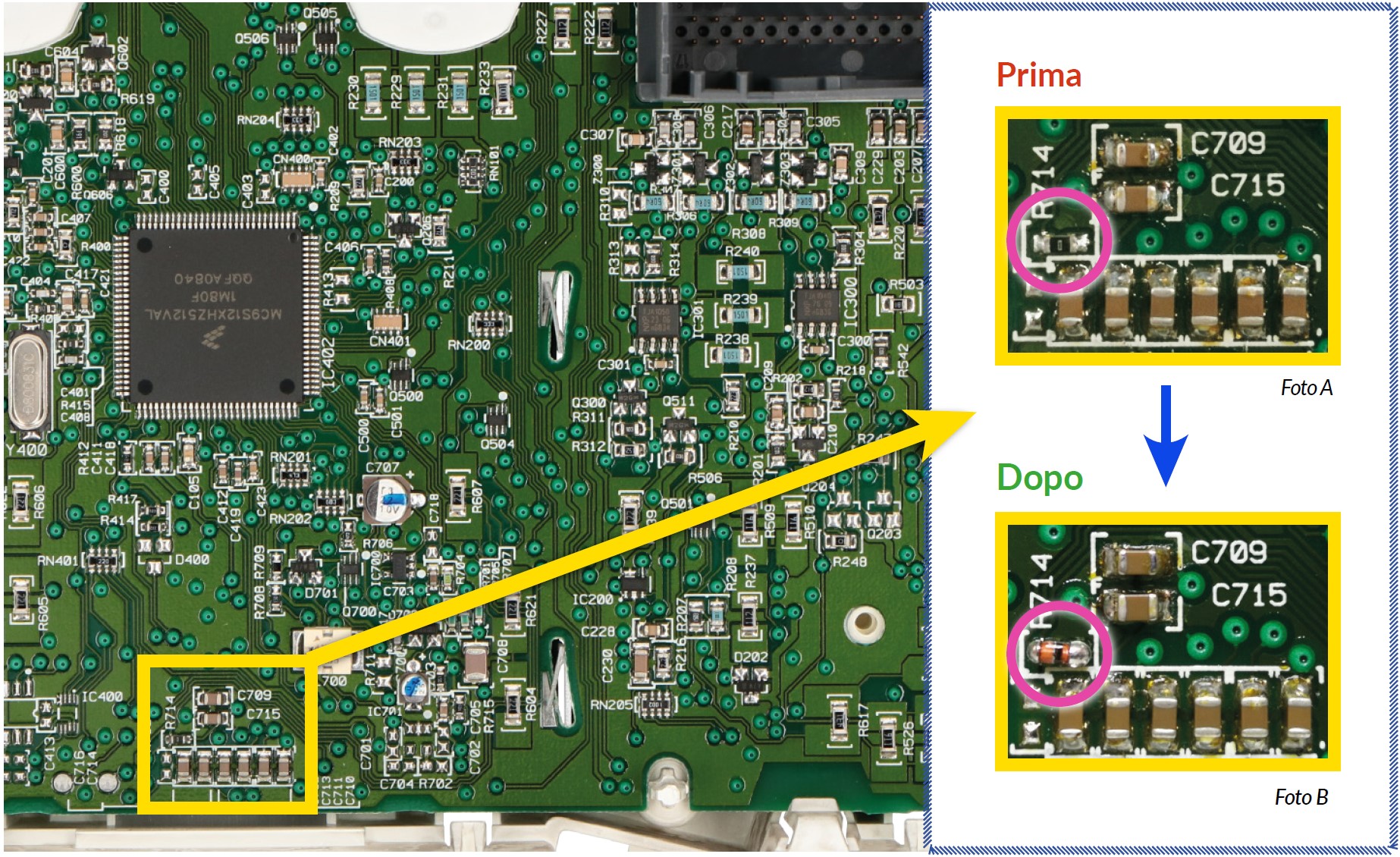

Dopo aver installato il SEPDISP33, sostituire la resistenza da 0R (foto A) con il diodo MCL4148-TR (foto B) incluso nella confezione.
Fate attenzione al verso del diodo.
7
Prima di riassemblare il quadro strumenti, alimentarlo a banco (vedi pinout sopra) per verificare il corretto funzionamento del display SEPDISP33.
Se non funziona correttamente, assicurarsi di aver seguito tutti i passaggi riportati.
Se, nonostante il controllo, il problema persiste, contattarci via e-mail all’indirizzo info@minitools.com
