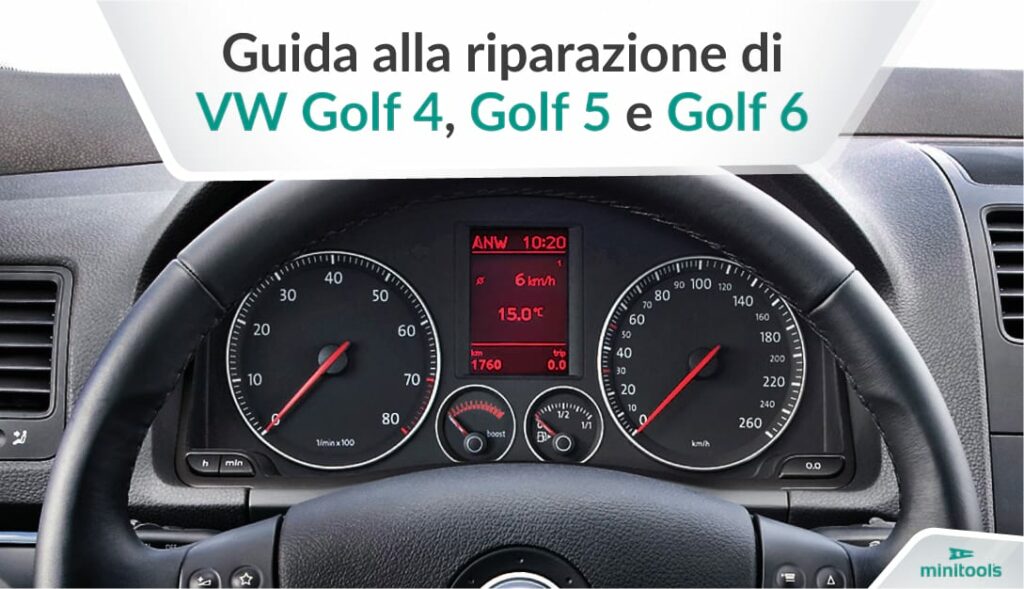

GUIDA ALLA RIPARAZIONE DEI QUADRI STRUMENTI VW GOLF
I quadri strumenti delle Volkswagen Golf IV, V e VI, presentano molteplici problemi relativi al display LCD difettoso o alle lancette che non funzionano correttamente. Per risolvere questi problemi si pensa subito alla sostituzione dell’intero quadro strumenti, un’operazione che comporta tempi di attesa lunghi e una spesa significativa. Esiste però un’alternativa: una volta individuata la causa del problema si può procedere con la sostituzione del motorino delle lancette oppure con la sostituzione del display del quadro strumenti Golf 5, 4 e 6. Una volta effettuato lo smontaggio del cruscotto Golf, è possibile risolvere i problemi del quadro strumenti con i ricambi Minitools. Quindi come eliminare i problemi del computer di bordo Golf sostituendo solo il display o solo il motorino delle lancette? Di seguito tre brevi guide su come effettuare la riparazione dei quadri strumenti strumenti Golf 4, Golf 5 e Golf 6.

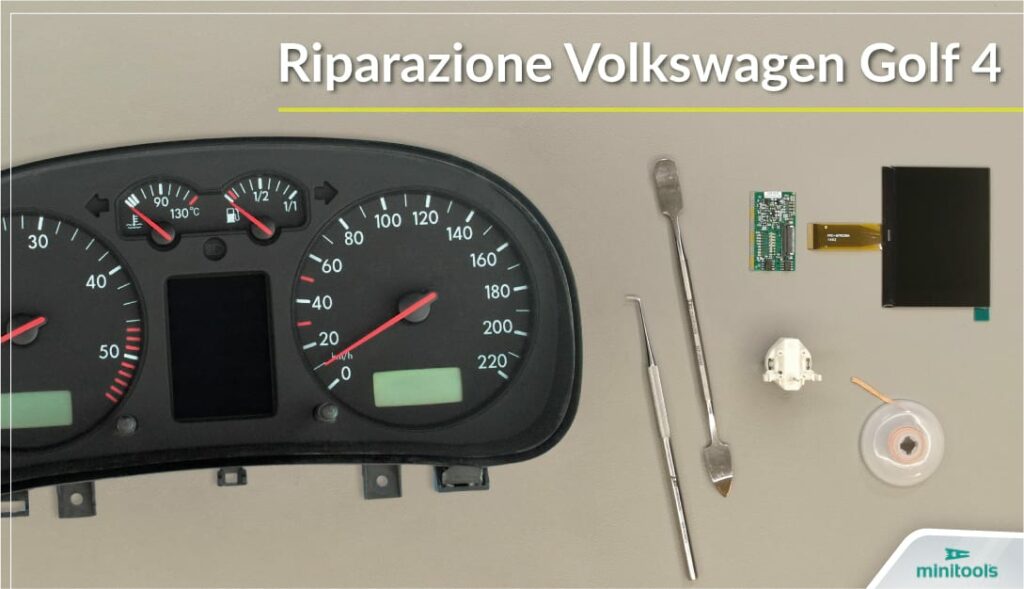

Riparazione quadro strumenti Golf IV
Per riparare il contachilometri VW Golf 4 dal 1997 al 2006, sono disponibili diversi ricambi Minitools. Nel caso in cui il problema fosse il display sbiadito o spento è possibile procedere con la sostituzione del display Golf 4 originale con uno dei seguenti display compatibili:
- SEPDISP36 per Volkswagen Golf 4 con contachilometri VDO e display full FIS di dimensioni 58x74mm;
- SEPDISP20 per VW Golf 4 con contachilometri VDO e display half FIS a 26 Pin di dimensioni 56x45mm;
- SEPDISP23 per VW Golf IV con contachilometri VDO e display half FIS a 34 Pin di dimensioni 56x45m.
Per scegliere il display corretto è necessario che la dimensione del display Minitools e il numero di Pin che lo collegano al PCB del quadro strumenti, corrispondano a quelli del display originale. Il passaggio successivo consiste nell’installazione del display sul contachilometri che deve essere effettuata saldando il flat al quadro strumenti. Nel caso in cui, invece, il quadro strumenti avesse problemi con le lancette che oscillano o sono bloccate, ci sono una serie di motorini per lancette che risolvono questo tipo di malfunzionamenti:
Per definire qual è il motorino utile per effettuare la riparazione delle lancette del Golf IV, è necessario confrontare il motorino originale con quelli indicati qui sopra e individuare quello corrispondente. Effettuata la sostituzione del display o del motorino si può testare il quadro strumenti e rimontare il cruscotto. Alcuni codici di quadri strumenti Golf 4 originali che possono essere riparati: 110.080.374/005, 1K0920864B, A2C53101013, VP6V1F-10849-GB, 1K0920863A, 110.080.247/024, 110080247034, A2C53164665, 110.080.374/002, 1K0920860L, 1K0920861B, 1K0920864A/AX

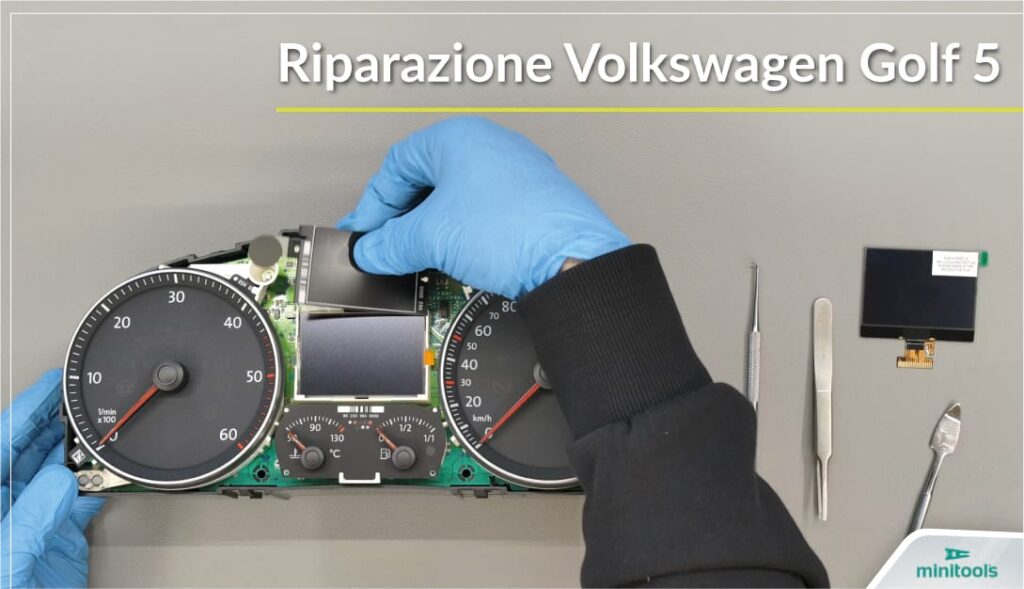

Riparazione quadro strumenti Golf V
Per evitare la sostituzione del contachilometri, dopo aver eseguito lo smontaggio del quadro strumenti Golf 5, è fondamentale identificare il ricambio utile per la riparazione. Se il display del computer di bordo (CDB) Golf 5 non funziona o presenta alcuni pixel sbiaditi, che rendono le informazioni mostrate poco leggibili, è necessario procedere con la sostituzione del display Golf 5 con uno dei display LCD di ricambio Minitools, adattabili ai quadri strumenti Golf V dal 2003 al 2009 e VW Golf 5 Plus dal 2005 al 2009:
- SEPDISP10 per VW Golf 5 con contachilometri VDO e display half FIS di dimensioni 63x49mm;
- SEPDISP12 per Volkswagen Golf V con quadro strumenti VDO e display full FIS di dimensioni 67x85mm;
- SEPDISP31 per Volkswagen Golf 5 e per VW Golf 5 Plus con contachilometri VDO e display full FIS di dimensioni 75x84mm.
Prima di effettuare l’acquisto del display di ricambio è importante verificare qual è la dimensione del display in vostro possesso. Per procedere alla riparazione del display Golf 5, inserire il flat del display direttamente nell’apposito connettore presente sul PCB del quadro strumenti. Per maggiori dettagli sulla riparazione del display utilizzando il ricambio Minitools SEPDISP10, è disponibile il video tutorial!
Un altro problema del quadro strumenti Golf 5 riguarda le lancette, in alcuni casi la lancetta della temperatura dell’acqua o del livello carburante non funziona, è bloccata oppure oscilla. Anche in questo caso è possibile riparare la lancetta senza sostituire il tachimetro Volkswagen Golf V, sostituendo solamente il motorino difettoso con lo stepper motor SEI-MOT10-C, che se necessario può riparare tutte le lancette di questo quadro strumenti. Una volta effettuata la riparazione, testare e successivamente rimontare il quadro strumenti. Alcuni codici di quadri strumenti Golf 5 originali che possono essere riparati: 110.080.374/005, 1K0920864B, 1K0920862A, A2C53101013, VP6V1F-10849-GB, 1K0920863A, A2C53164665, 1K0920860L, 110.080.247/024.

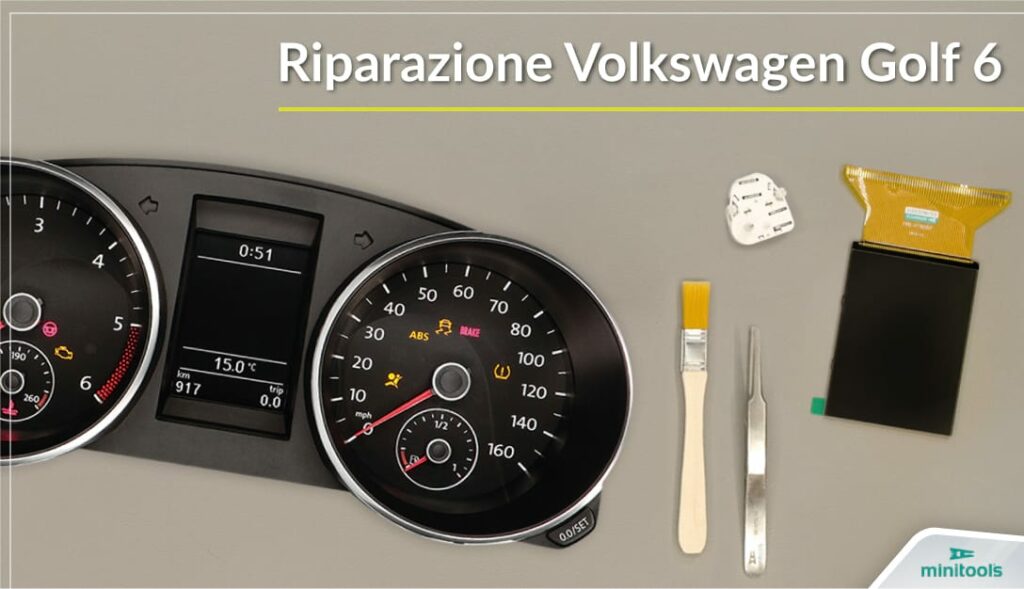

Riparazione quadro strumenti Golf VI
Se si riscontra un problema al quadro strumenti Golf 6 è possibile effettuare la riparazione rivolgendosi ad elettrauti o meccatronici esperti di riparazione dell’elettronica dell’auto. Per riparare i quadri strumenti Golf 6 dal 2008 al 2016 con il display del CDB illeggibile, la soluzione più economica e più veloce è la sostituzione del display Golf 6 che non funziona, con un nuovo display o flat Minitools compatibile:
- SEPDISP57A per Volkswagen Golf VI con contachilometri VDO in Km e display di dimensioni 61,5×83,5 mm;
- SEPDISP57B per VW Golf 6 con contachilometri VDO in Miglia e display di dimensioni 61,5×83,5 mm;
- SEPFLAT44 per VW Golf 6 con quadro strumenti VDO in Miglia o Km e display di dimensioni 61,5×83,5 mm.
Prima dell’acquisto del ricambio, verificare che il display Minitools sia compatibile con quello del contachilometri in vostro possesso. È necessario aprire il quadro strumenti e verificare che il flat (connettore che collega il display al quadro strumenti) abbia la stessa forma e dimensione del display SEPDISP57A o SEPDISP57B. Per effettuare la riparazione con il SEPFLAT44, saldare a caldo il flat sia al PCB che al display originale. Questa riparazione può essere semplificata utilizzando i display SEPDISP57A o SEPDISP57B, in quanto questi si saldano a stagno solo sulla scheda del quadro strumenti. Inoltre, se ci sono problemi con le lancette (ad esempio se la lancetta contagiri o la lancetta contachilometri non funziona) è possibile sostituire il motorino originale con lo stepper motor SEI-MOT10-D presente sullo store Minitools. Grazie alla sostituzione del motorino la riparazione della lancetta del Volkswagen Golf 6 è più veloce ed economica. Eseguita la sostituzione del display o del motorino delle lancette è necessario testare e procedere con il montaggio del cruscotto Golf 6. Alcuni codici di quadri strumenti Golf 6 originali che possono essere riparati: 110.080.374/005, 1K0920864B, 1K0920862A, A2C53101013, VP6V1F-10849-GB, 1K0920863A, A2C53164665, 1K0920860L, 110.080.247/024, 110080247034 Per qualsiasi problema o per ulteriori informazioni, sullo store Minitools è disponibile la chat per parlare con un tecnico specializzato nella riparazione di contachilometri che potrà guidarvi nell’acquisto e nell’esecuzione della riparazione.
