GUIDA ALLA SOSTITUZIONE DEL DISPLAY LCD DEI QUADRI STRUMENTI DELLA FIAT PANDA 319

Il display del contachilometri della Fiat Panda 319 è sbiadito? Il display centrale della Fiat Panda 319 presenta problemi di pixel o segmenti mancanti? Sostituiscilo con il ricambio SEI-DISP148.

La seguente guida spiegherà come riparare i quadri strumenti della Fiat Panda 319 (modelli dal 2012), sostituendo il display difettoso con il ricambio SEI-DISP148.

Svitiamo le due viti anteriori per rimuovere la cornice centrale del contachilometri.

Con l’aiuto dello spudger, sganciamo i fermi in plastica che bloccano la parte anteriore del quadro, e la togliamo.

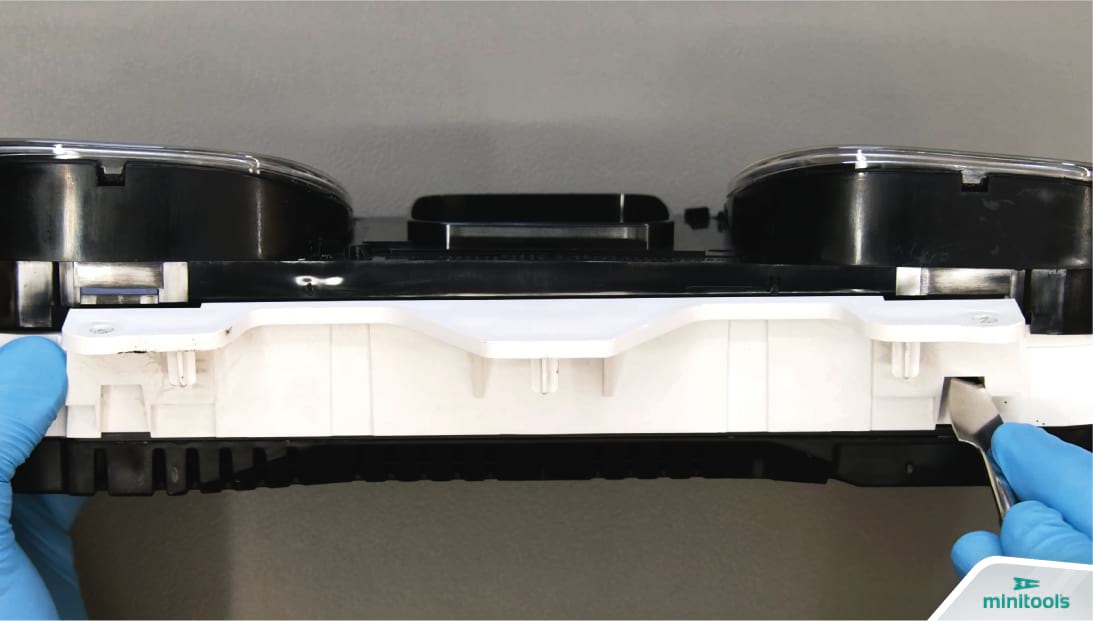

Svitiamo le due viti presenti sulla plastica interna bianca e, aiutandoci con lo spudger, rimuoviamo la parte posteriore.

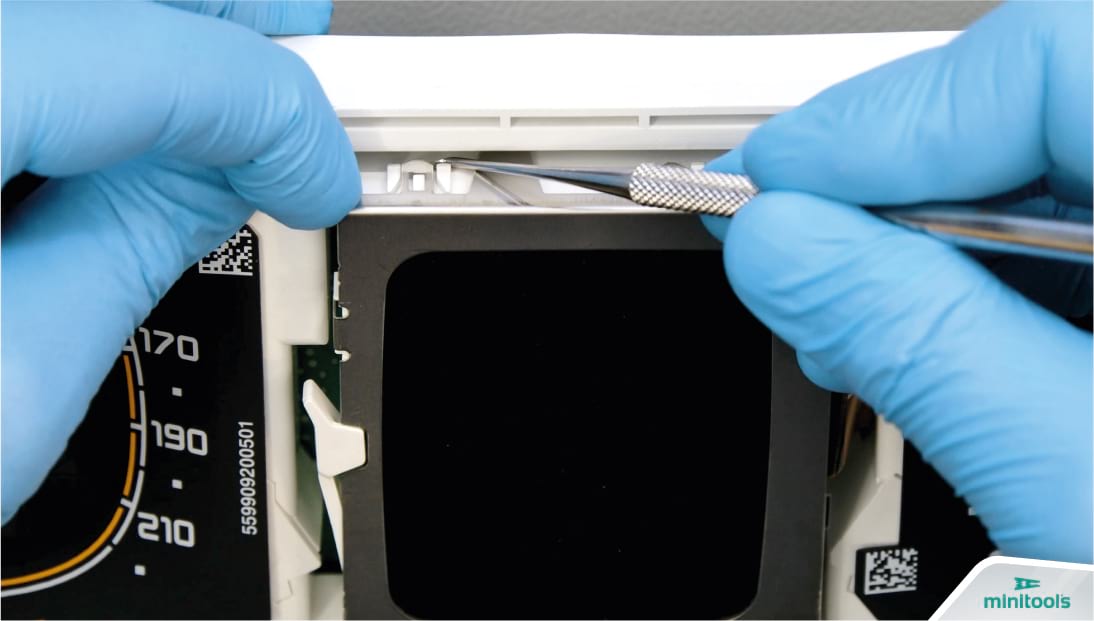

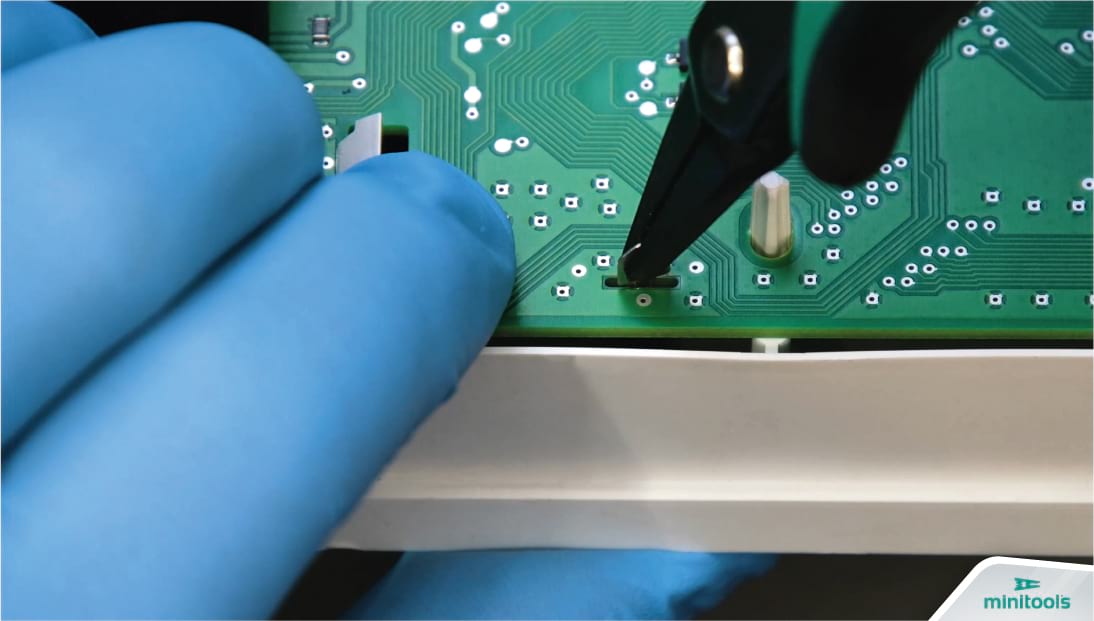

Con la pinza, ruotiamo il fermo della cornice metallica del display, e la rimuoviamo sganciando gli altri fermi con l’utensile a punta curva.

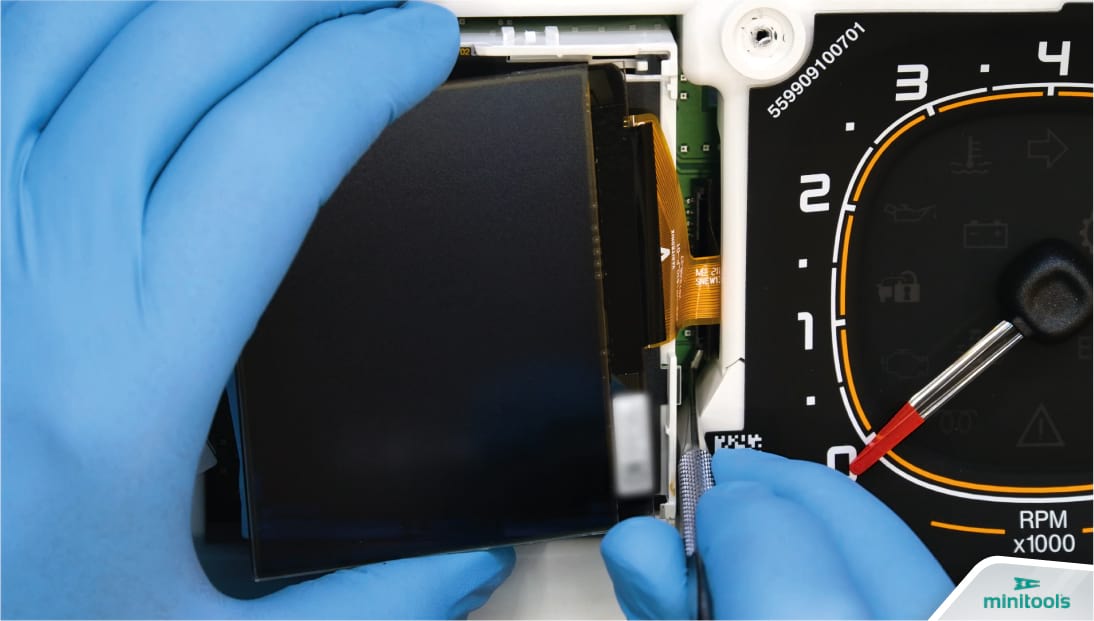

Apriamo il connettore dell’FPC ed estraiamo il display.

Inseriamo quindi l’FPC del nuovo display nel connettore e lo richiudiamo.

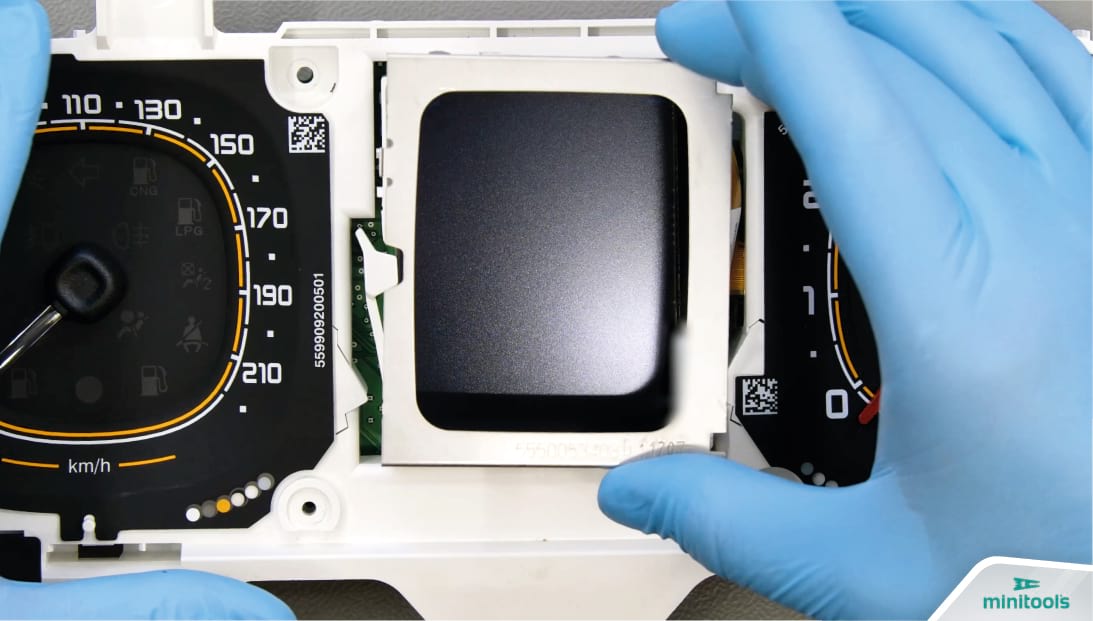

Posizioniamo e fissiamo poi il nuovo LCD nella sua base.

Reinseriamo la cornice metallica e la blocchiamo ruotando il fermo sul retro.

Riposizioniamo la plastica posteriore, e riavvitiamo le due viti per bloccarla.

Reinseriamo la parte anteriore.

Riavvitiamo la cornice centrale.

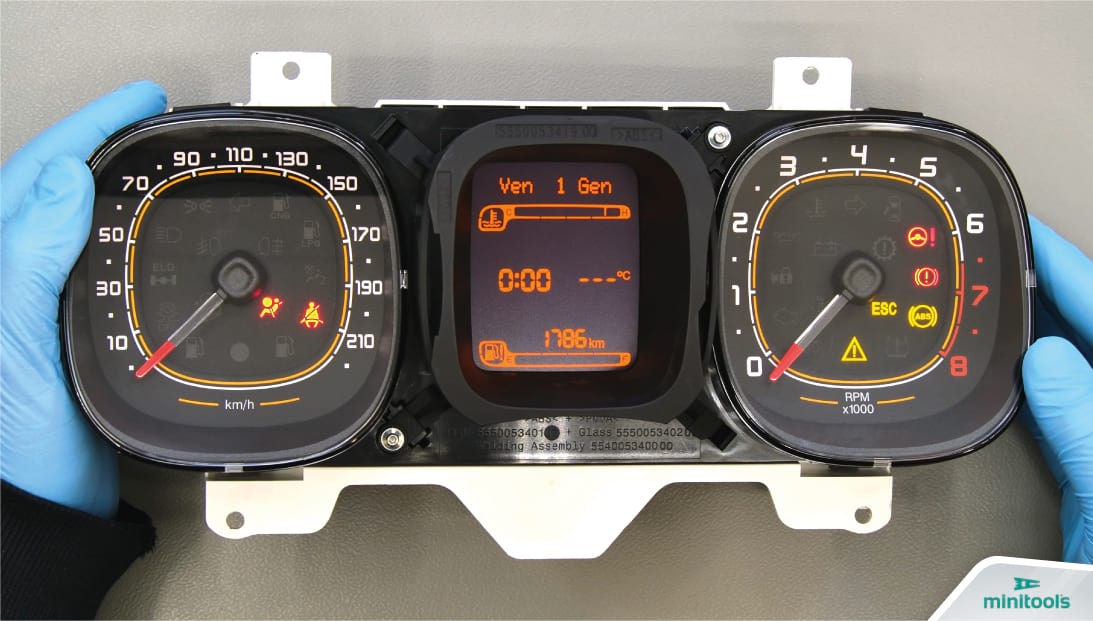

Perfetto! Problema risolto!
