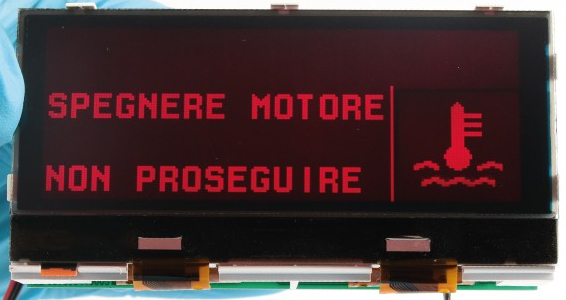

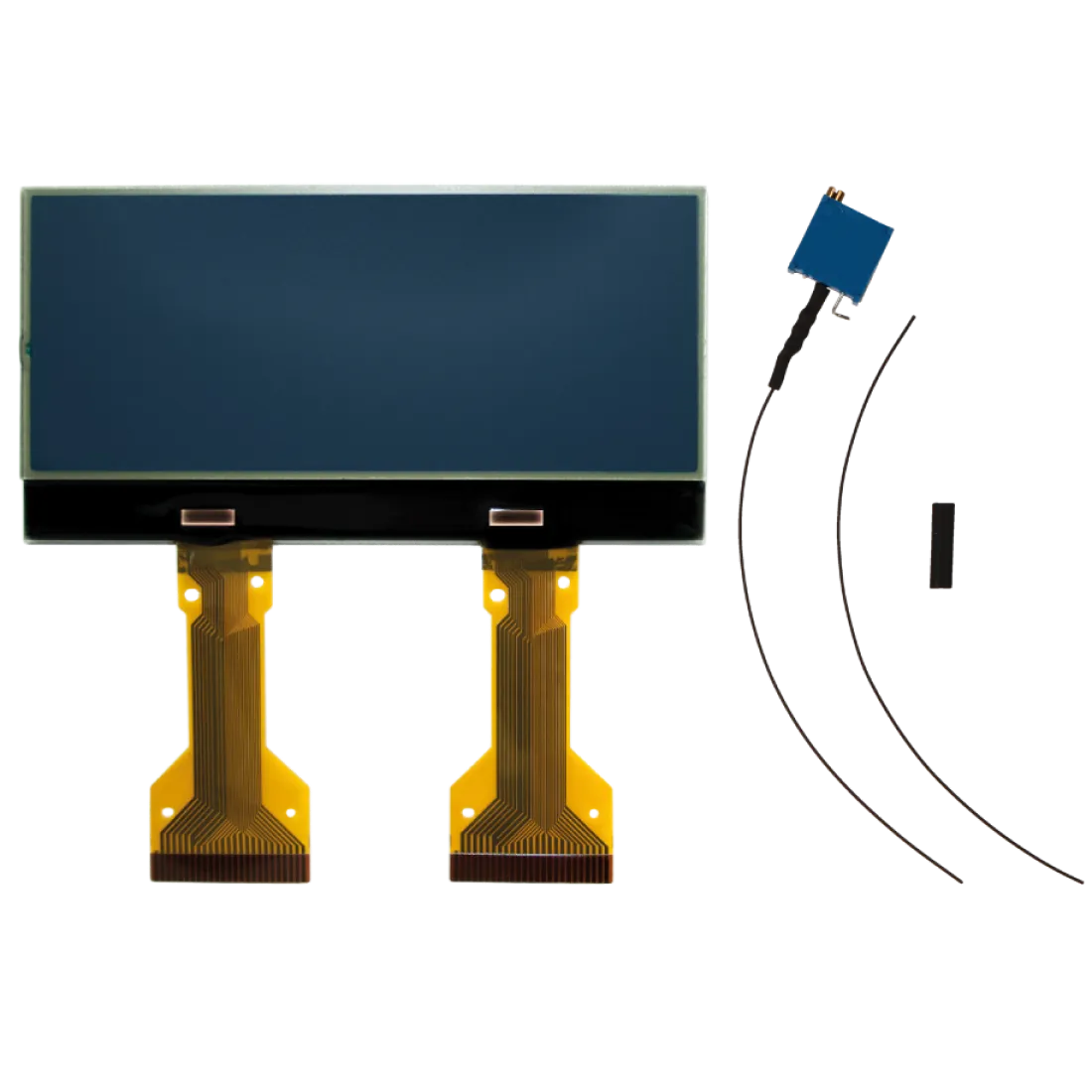

SEPDISP04

Istruzioni di modifica per display Alfa Romeo 156/147

INFOCENTER ALFA ROMEO 156

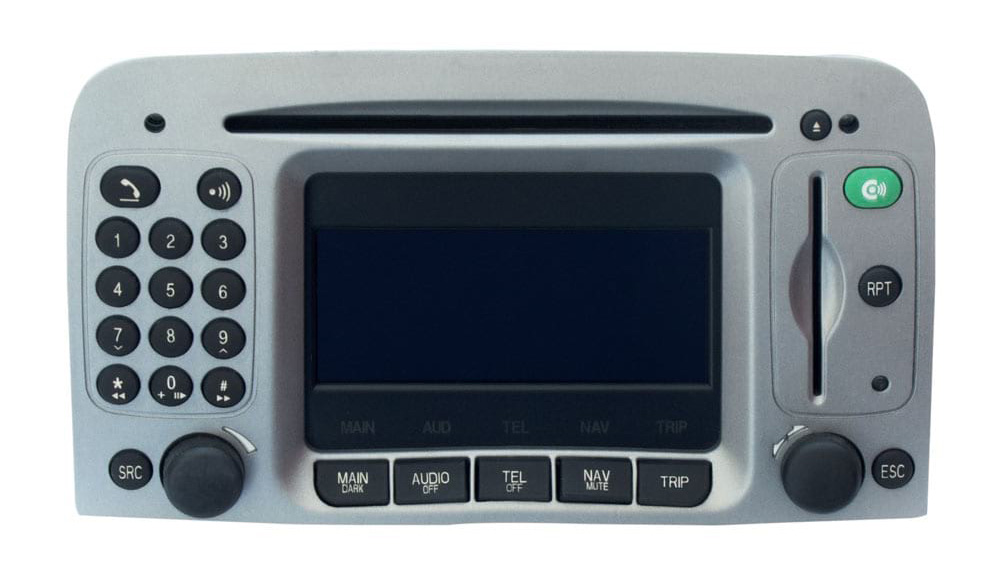

AUTORADIO/NAVIGATORE ALFA ROMEO 147

ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.

Prima di installare il nuovo display SEPDISP04, si consiglia di leggere con attenzione le seguenti istruzioni.
NON SALTARE ALCUN PASSAGGIO.

Scarica il PDF stampabile

Infocenter alfa romeo 156

1

Fig. 1

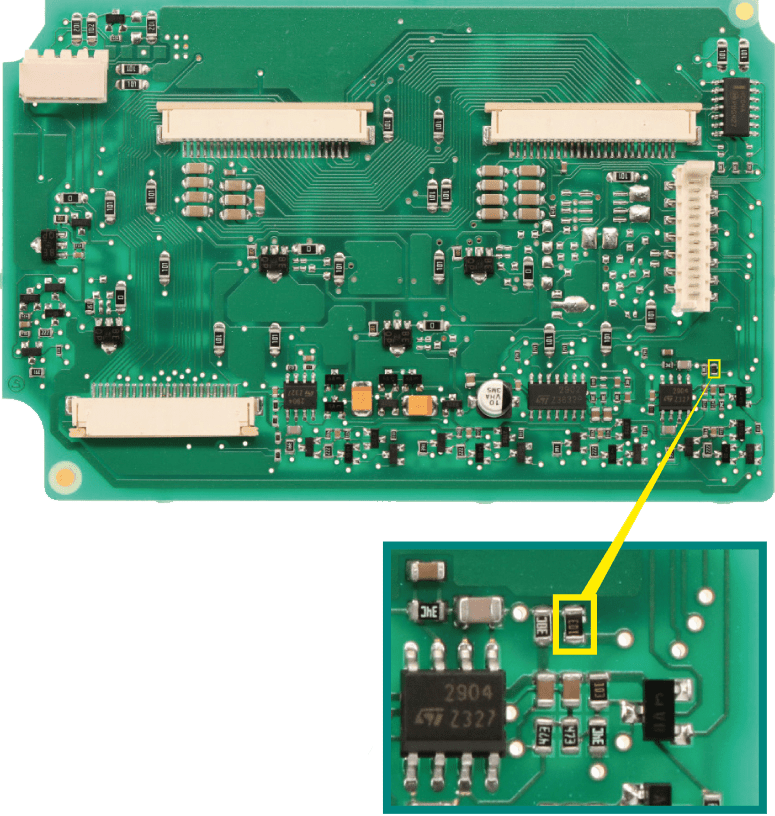

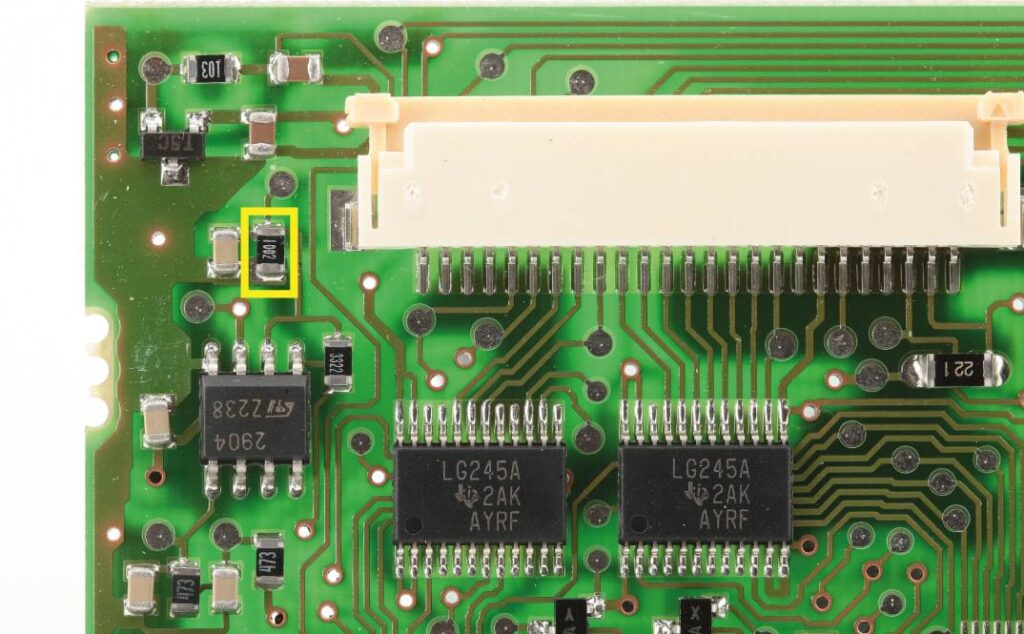

Dopo aver rimosso il display originale, eliminare il resistore evidenziato in figura 1.

2

Fig. 2

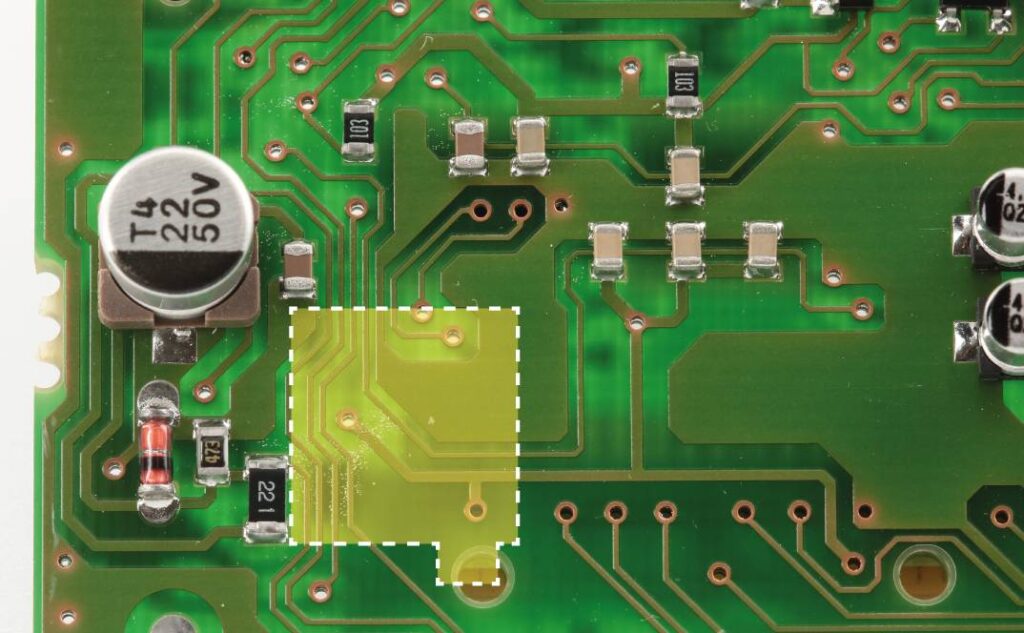

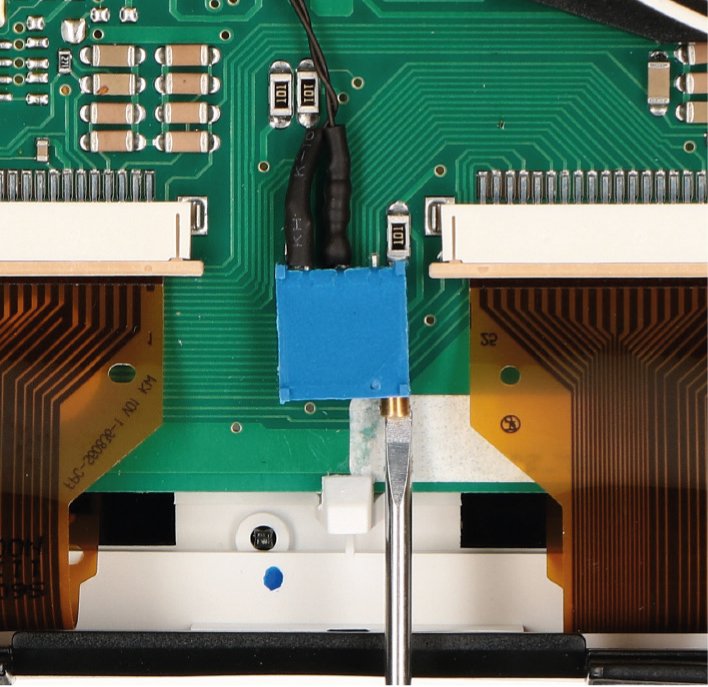

Posizionare il trimmer (fornito nel kit) nell’area indicata in figura 2, fissandolo con il biadesivo presente sul retro.

3

Fig. 3
Fig. 4

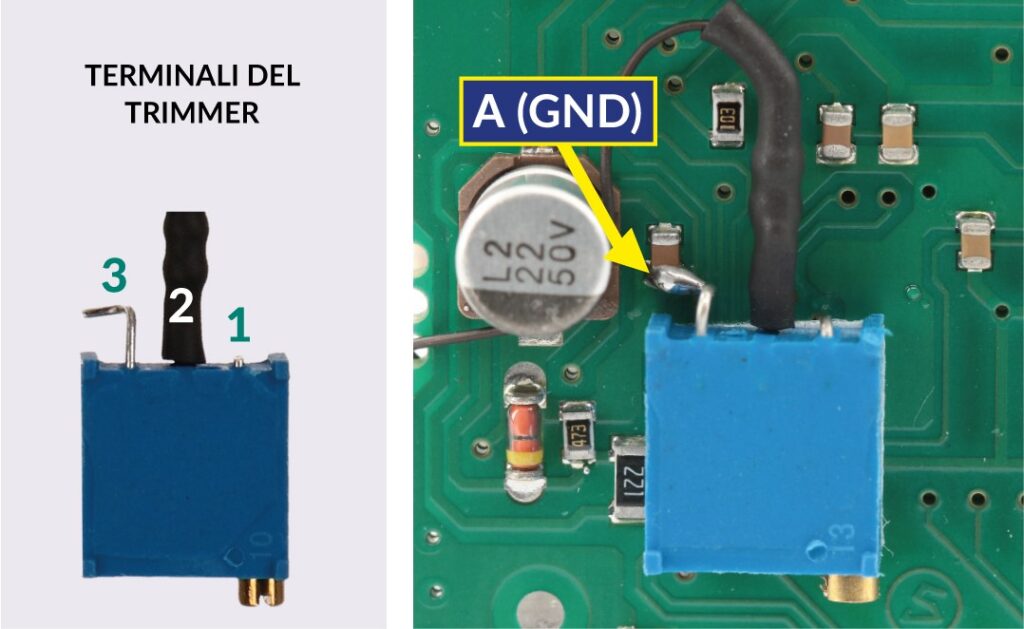

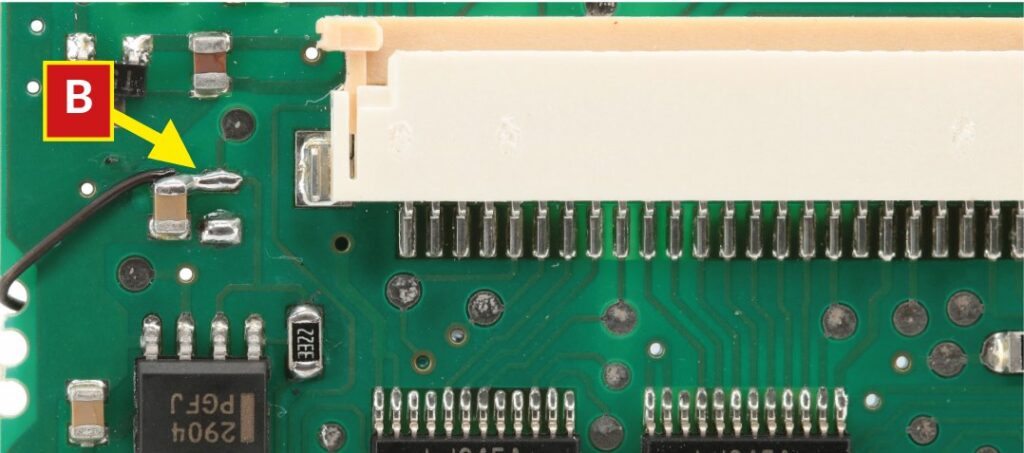

Saldare il terminale 3 del trimmer, al punto A (GND) (fig.3) e ponticellare il terminale 2 al punto B sul retro della scheda (fig.4).

4

Fig. 5
Fig. 6

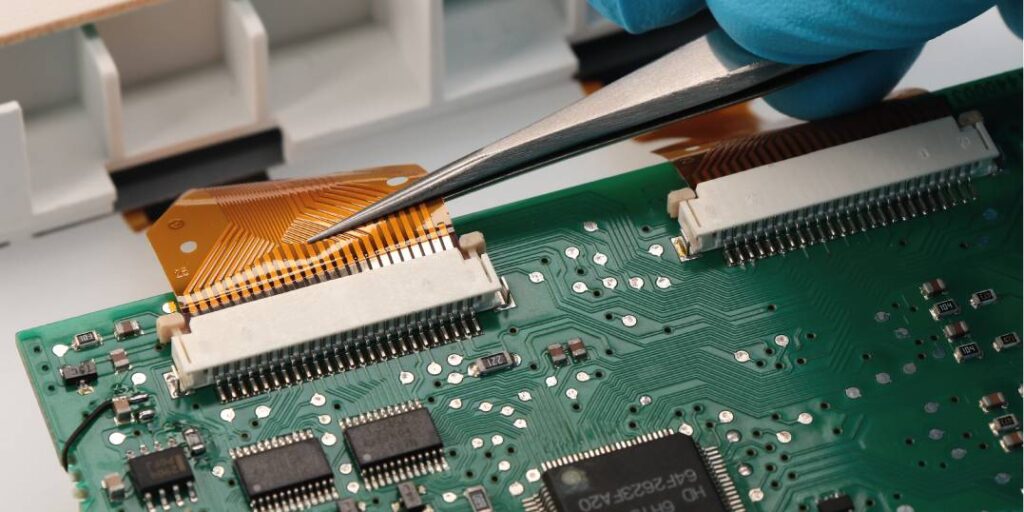

Connettere il nuovo display Minitools come in figura 5.

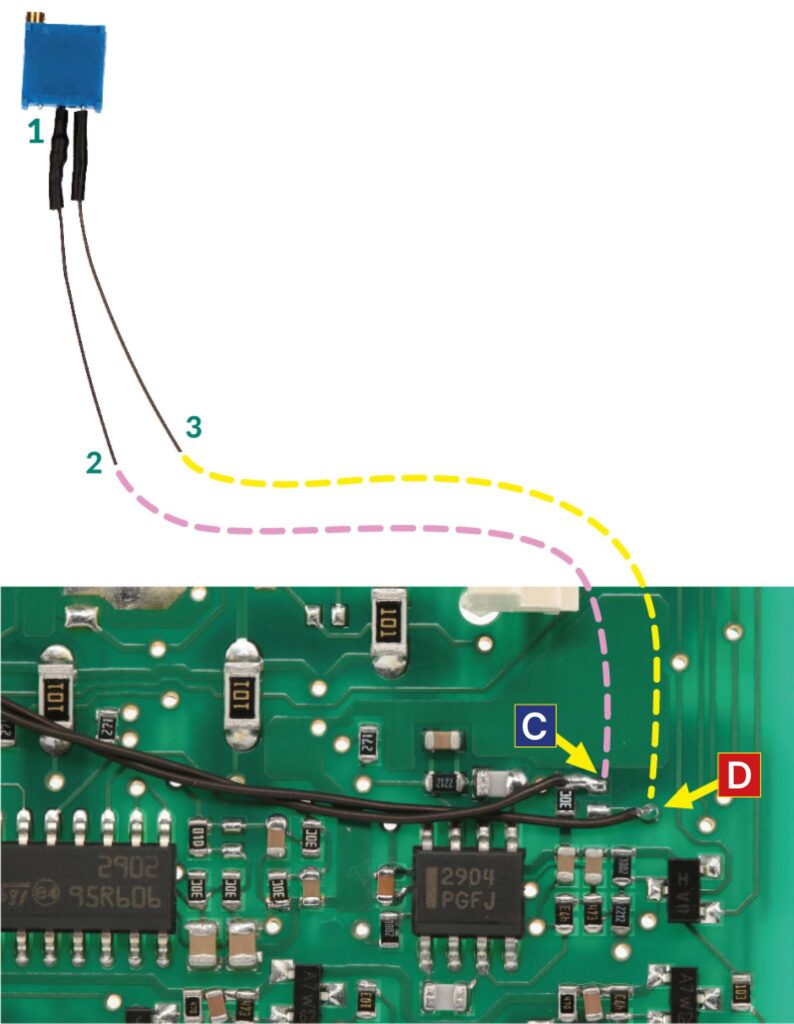

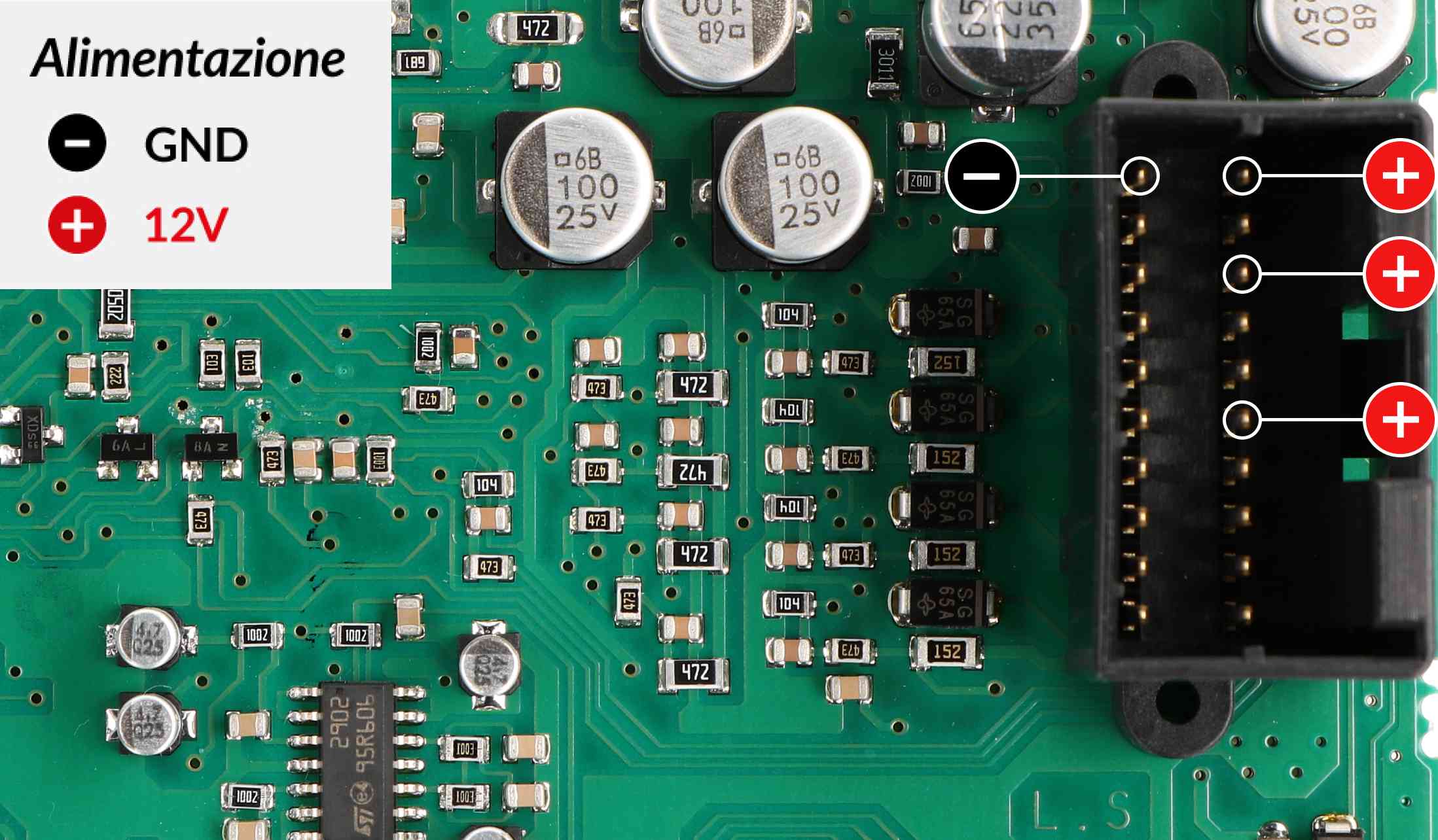

Alimentare l’infocenter e posizionare i puntali del multimetro sui
punti C e D indicati in figura 6, per misurare la tensione.

5

Fig. 7

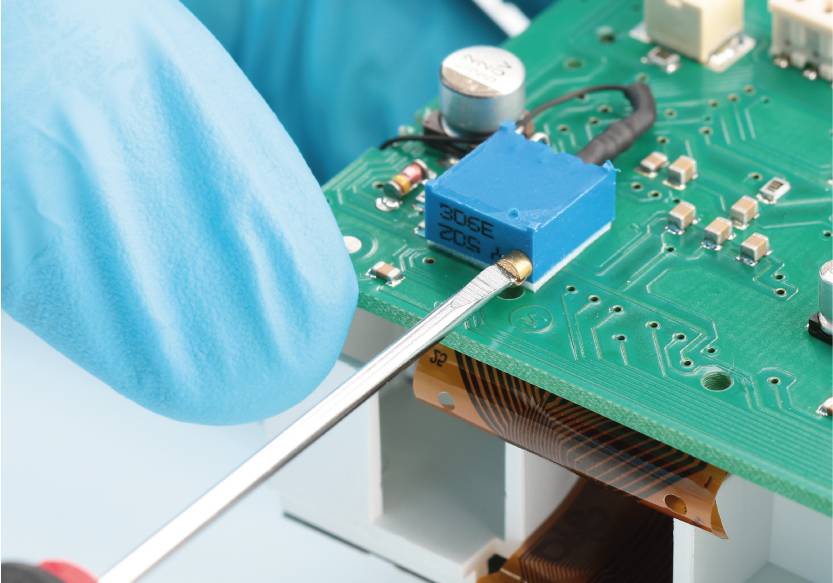

Con i puntali posizionati, agire sulla rotellina del trimmer per regolare la tensione portandola orientativamente a 13,0 V.

6

Fig. 8

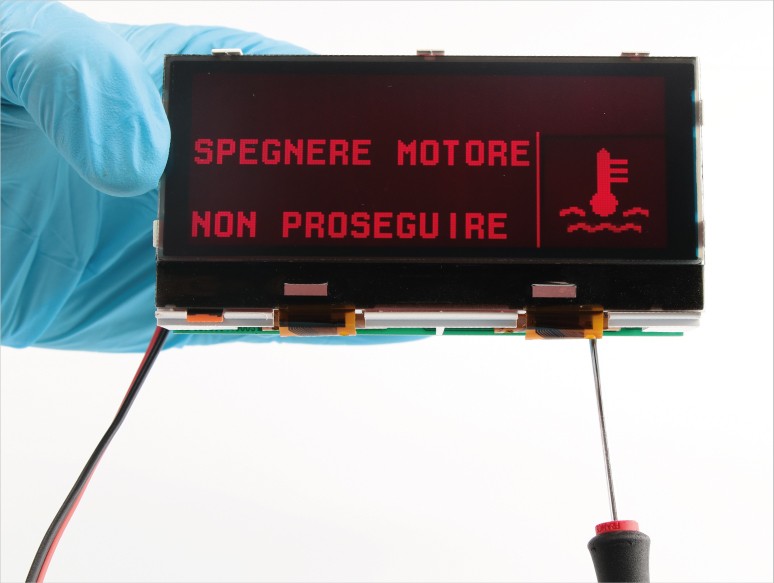

Raggiunta la tensione indicata, verificare che le informazioni visualizzate sul display risultino nitide. In caso contrario, agire nuovamente sulla rotellina del trimmer fino a raggiungere la nitidezza desiderata.

Autoradio/navigatore alfa romeo 147

1

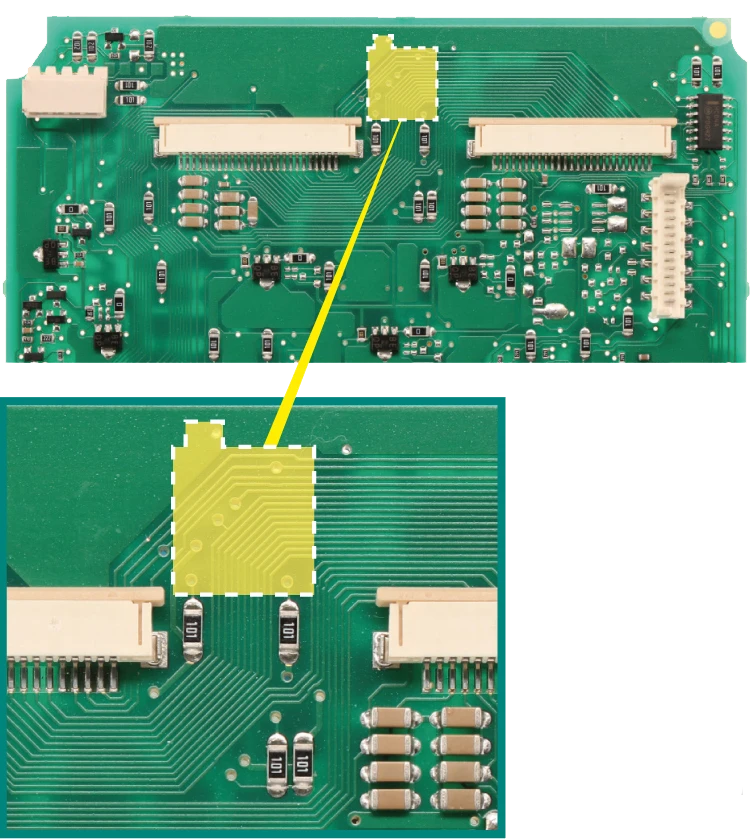

Dopo aver rimosso il display originale, eliminare il resistore evidenziato in figura 1.

Fig. 1

2

Fig. 2

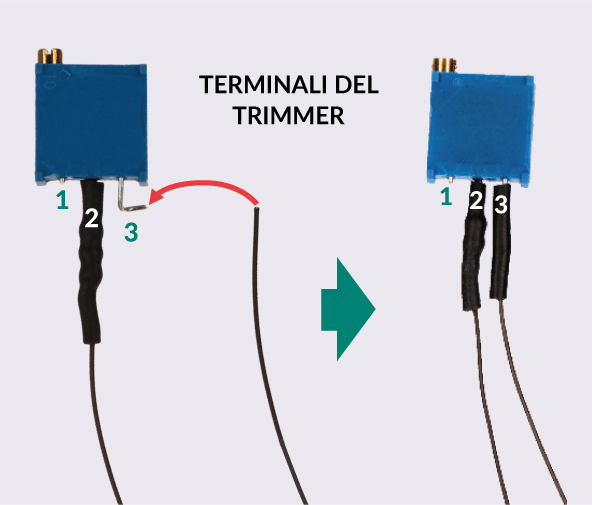

Saldare il cavetto fornito nel kit al terminale 3 del trimmer e isolarlo con l’apposita guaina termorestringente (figura 2).

3

Posizionare il trimmer nell’area evidenziata in figura, fissandolo con il biadesivo presente sul retro.

Fig. 3

4

Ponticellare il terminale 2 al punto E e il terminale 3 al punto F (fig. 4)

Fig. 4

5

Fig. 5

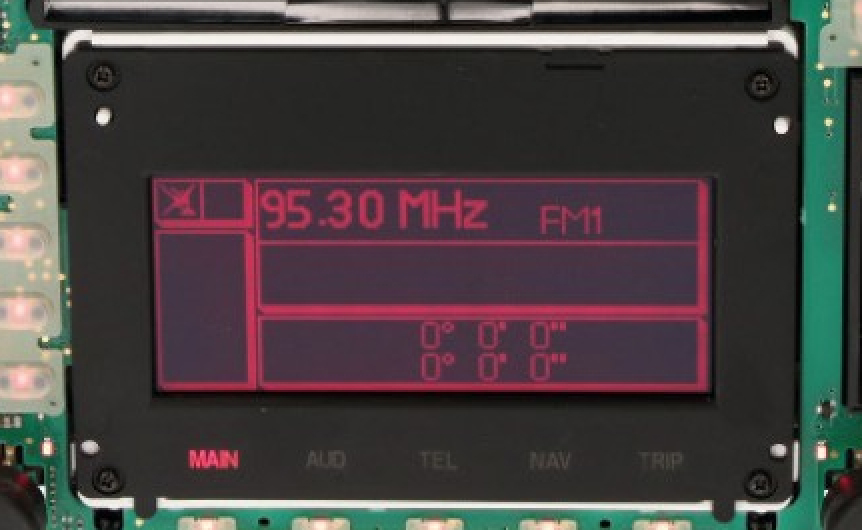

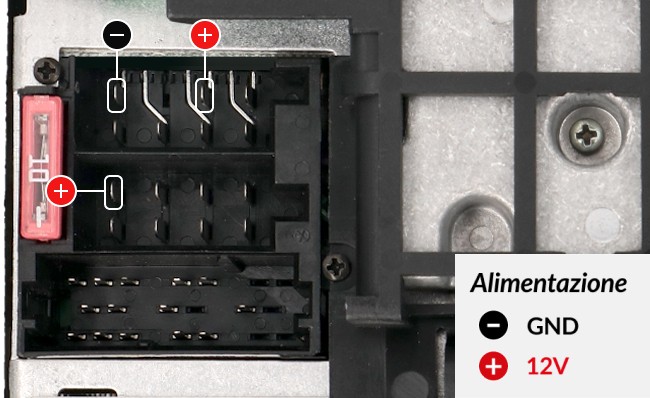

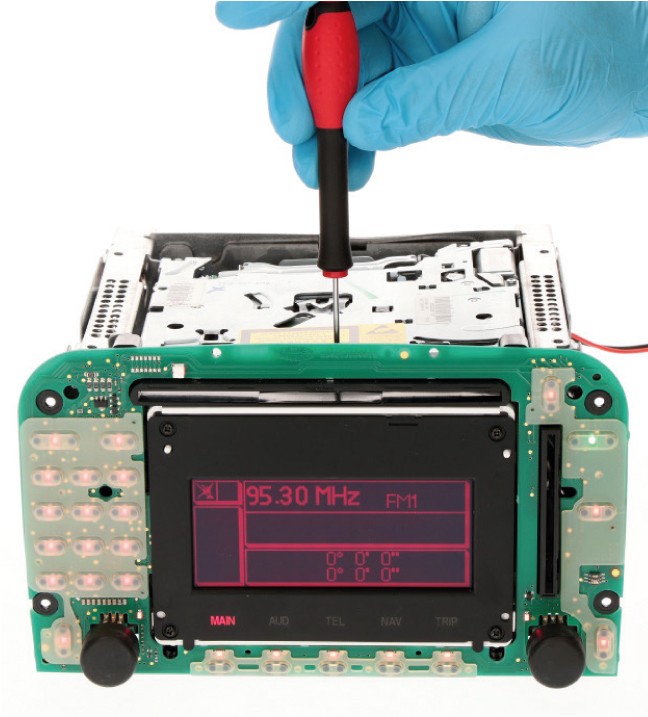

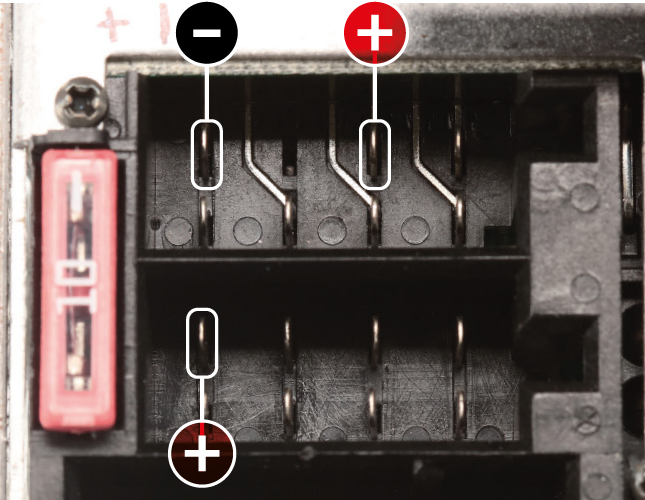

Connettere il nuovo display Minitools. Alimentare l’autoradio/navigatore (come in figura 5) e misurare la tensione posizionando i puntali del multimetro sui punti G e H indicati in figura 6.

Fig. 6

6

Con i puntali posizionati, agire sulla rotellina del trimmer per regolare la tensione, portandola orientativamente a 14,8V.

7

Raggiunta la tensione indicata, verificare che le informazioni visualizzate sul display risultino nitide.

In caso contrario, agire nuovamente sulla rotellina del trimmer fino a raggiungere la nitidezza desiderata.
