SEPDISP56
Installazione e modifica del display Porsche 987 e 997
ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.
- Prima di installare il nuovo display SEPDISP56, si consiglia di leggere con attenzione le seguenti istruzioni. A scopo esemplificativo, i nostri tecnici hanno realizzato un video tutorial su come effettuare la riparazione.
- NON SALTARE ALCUN PASSAGGIO.
INSTALLAZIONE DEL DISPLAY “SEPDISP56” E BACKLIGHT
- Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
- Sostituire la backlight presente al di sotto del display originale con quella fornita con il ricambio Minitools per evitare differenze cromatiche nella visualizzazione del nuovo display.
A scopo esemplificativo, i nostri tecnici hanno realizzato un video tutorial su come effettuare la riparazione del contachilometri. Per guardarlo, clicca sul pulsante di seguito.
1

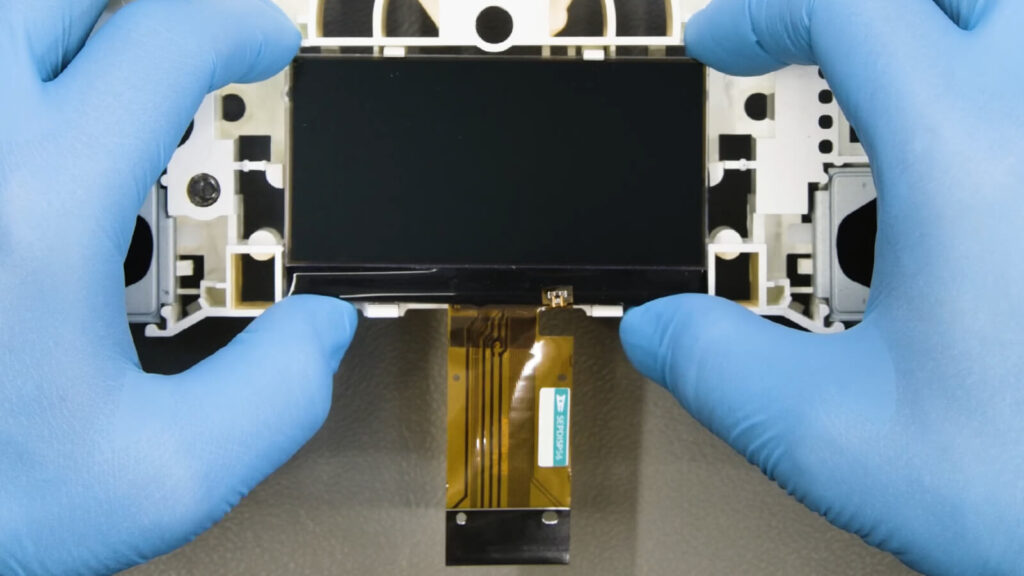

Rimuovere il display originale.
2

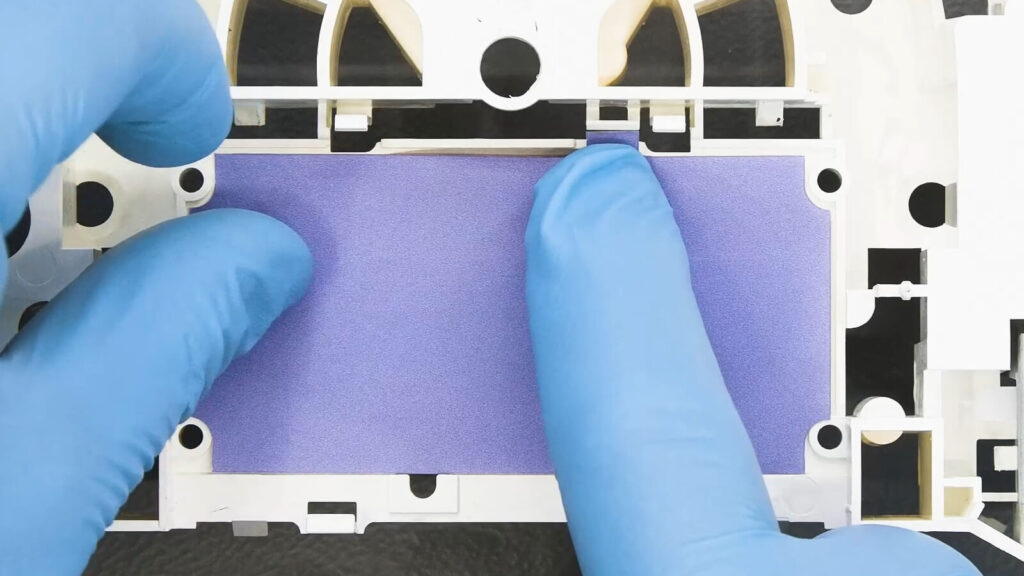

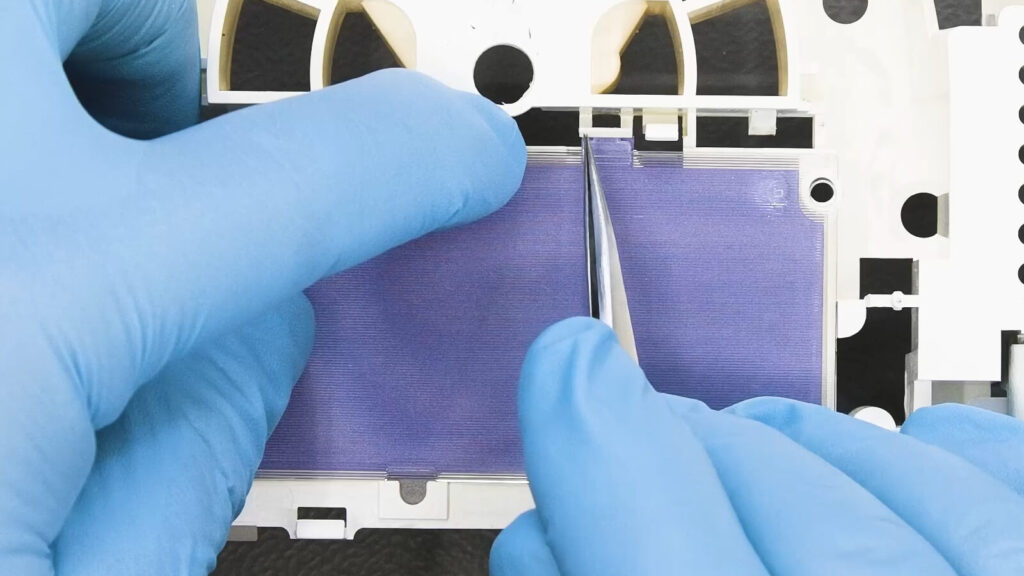

Sganciare e rimuovere il diffusore e la backlight originale rosa.
3

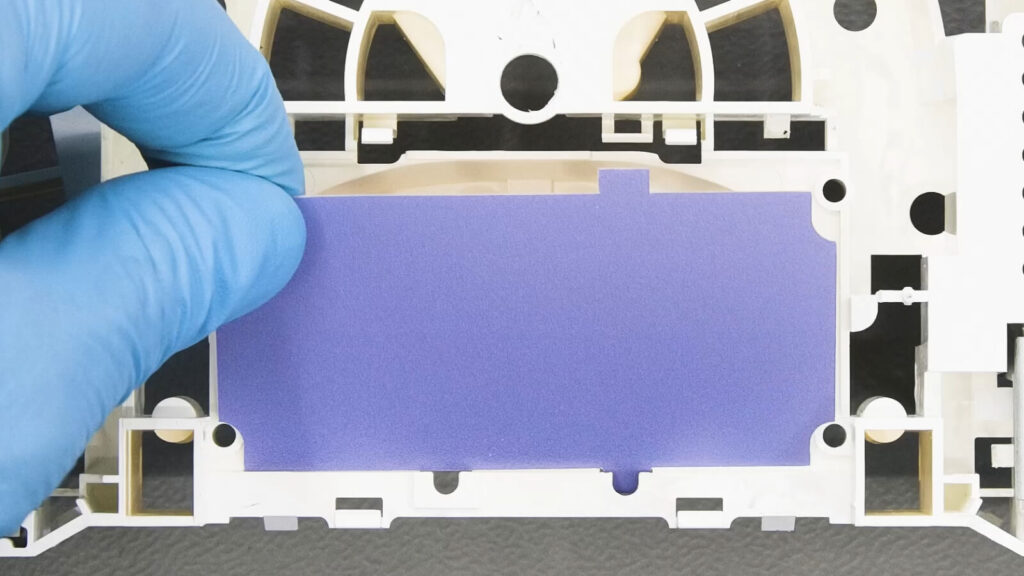

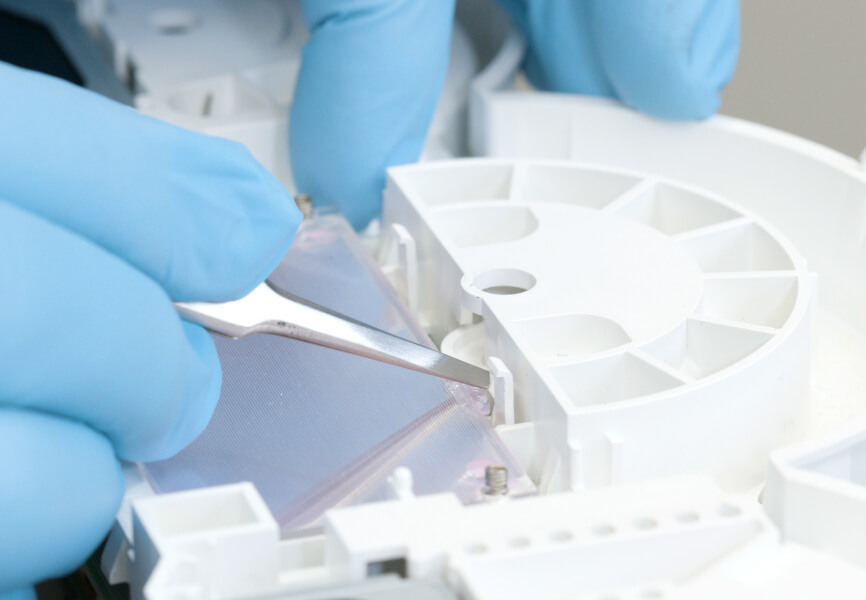

Posizionare e bloccare la nuova backlight Minitools.
4
Reinserire il diffusore.
5

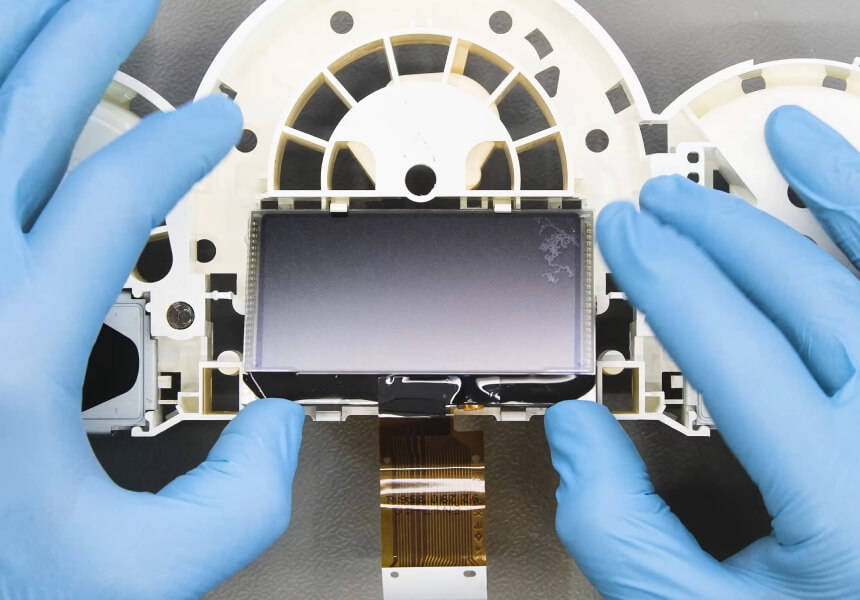

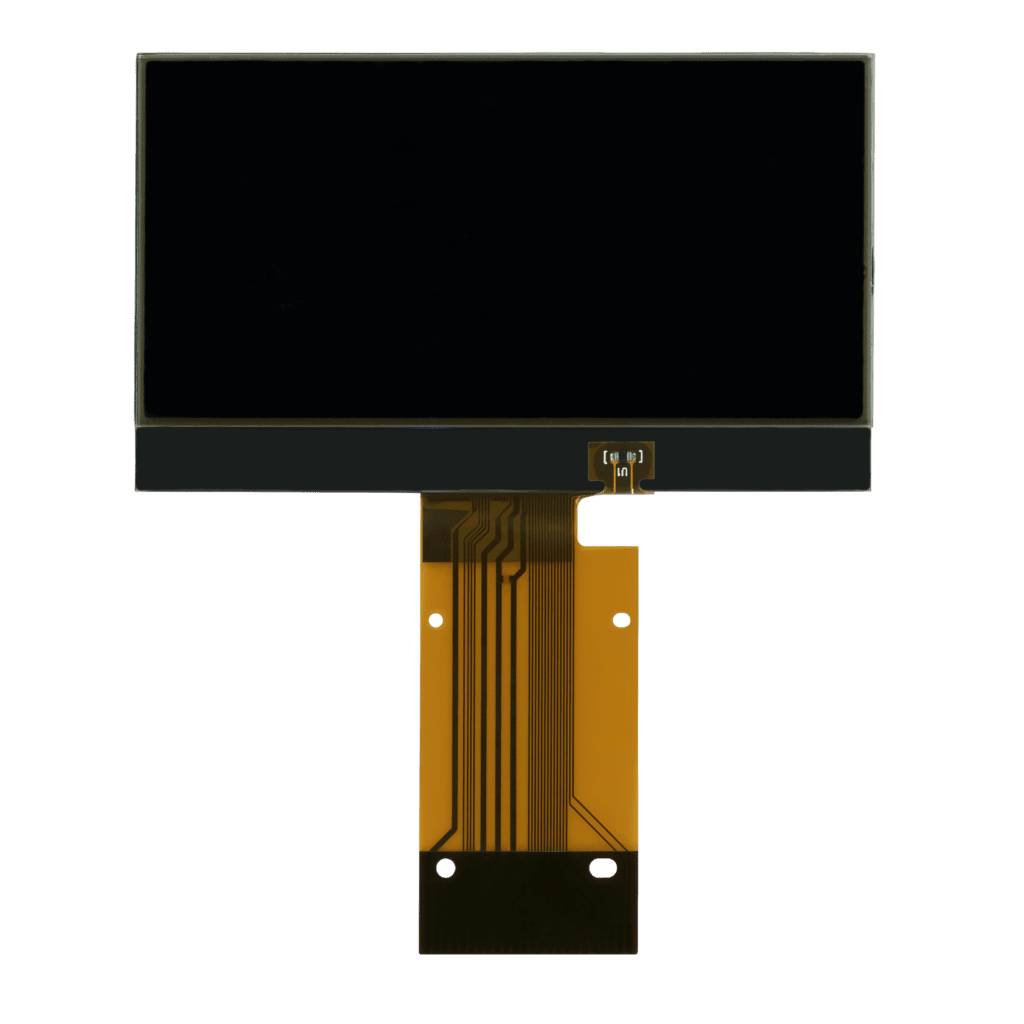

Inserire il nuovo display Minitools.
Dopo aver sostituito il display, alimentare il contachilometri (pin n. 1 negativo, pin n. 2 positivo).

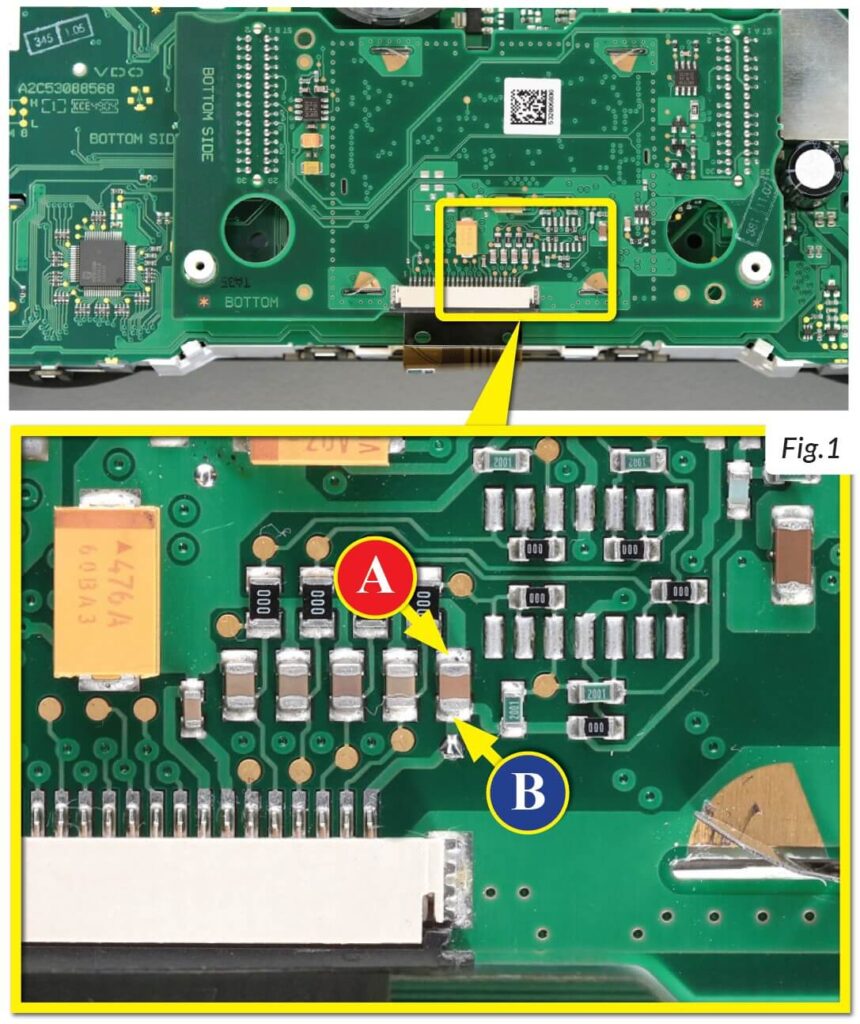

Mentre il contachilometri è acceso, con un multimetro, misurare la tensione sul PCB al quale è collegato l’FPC del display, tra i punti A e B indicati in figura 1.
- Se la tensione rilevata è compresa tra 11,95 V e 12,05 V, non è necessario effettuare alcuna modifica;
- Se la tensione, invece, è inferiore a 11,95V o maggiore di 12,05V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM”.
modifica eeprom
NOTA: Per poter effettuare la presente modifica sui contachilometri, è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.
• Prima di tutto impostare la lettura del programmatore in esadecimale (HEX) a 8 bit.

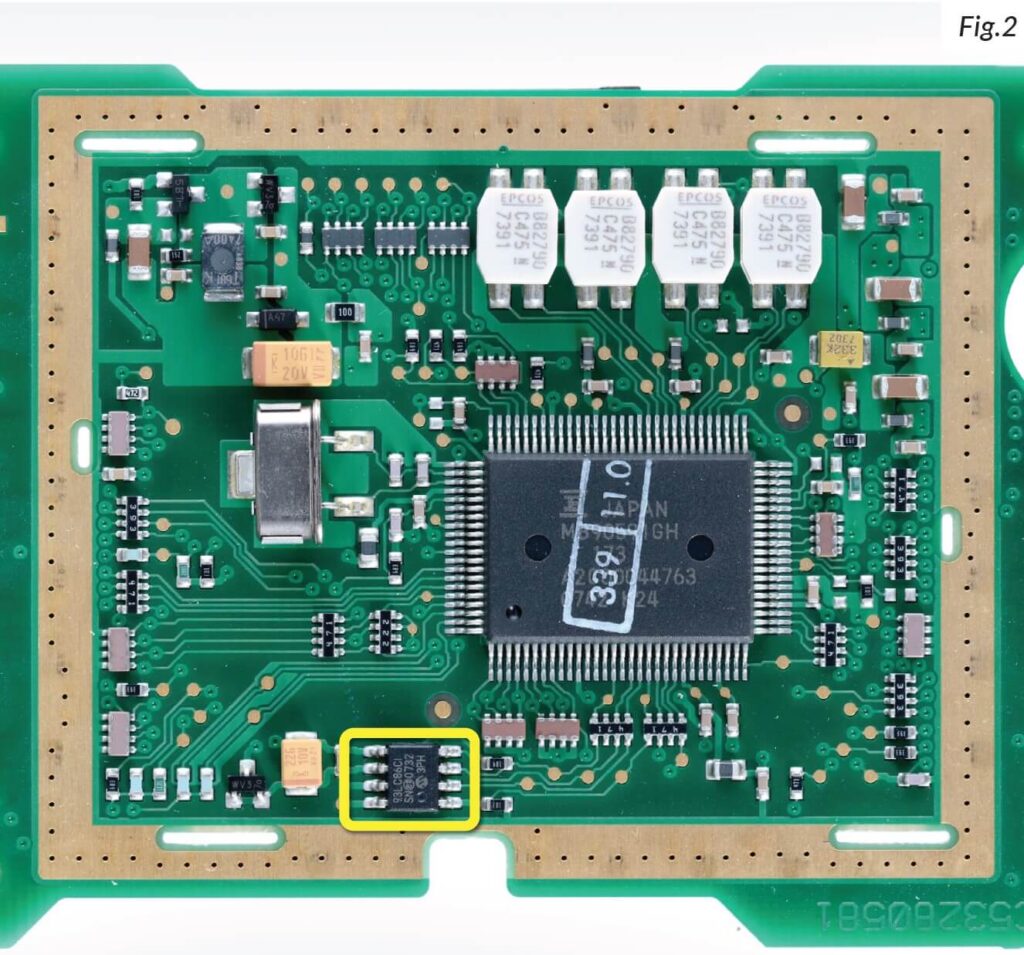

• Dissaldare la EEPROM 93LC86 (evidenziata in figura 2), presente all’interno della schermatura metallica sul retro del PCB del display.
• IMPORTANTE: prima della modifica, effettuare un backup della EEPROM dissaldata.
• Per ottenere una tensione compresa tra 11,95V e 12,05V, occorre modificare il valore nella locazione 0240. Va tenuto in considerazione che, decrementando il valore della locazione di 1 unità esadecimale, si ottiene una variazione di +0,00625V o viceversa.
Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box accanto, inserendo digitalmente i dati.
Verifica
Una volta concluse queste operazioni, ricontrollare la tensione presente tra i punti A e B e verificare se si è effettivamente ottenuta una tensione compresa tra 11,95V e 12,05V, altrimenti, decrementare o incrementare ancora la locazione fino ad avvicinarsi il più possibile al valore nell’intervallo corretto.
