SEPDISP71
Istruzioni modifica per display Mercedes SL R230 e SLR McLaren
ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.
- Prima di installare il nuovo display SEPDISP71, si consiglia di leggere con attenzione le seguenti istruzioni. A scopo esemplificativo, i nostri tecnici hanno realizzato un video tutorial su come effettuare la riparazione.
- NON SALTARE ALCUN PASSAGGIO.
LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP71.

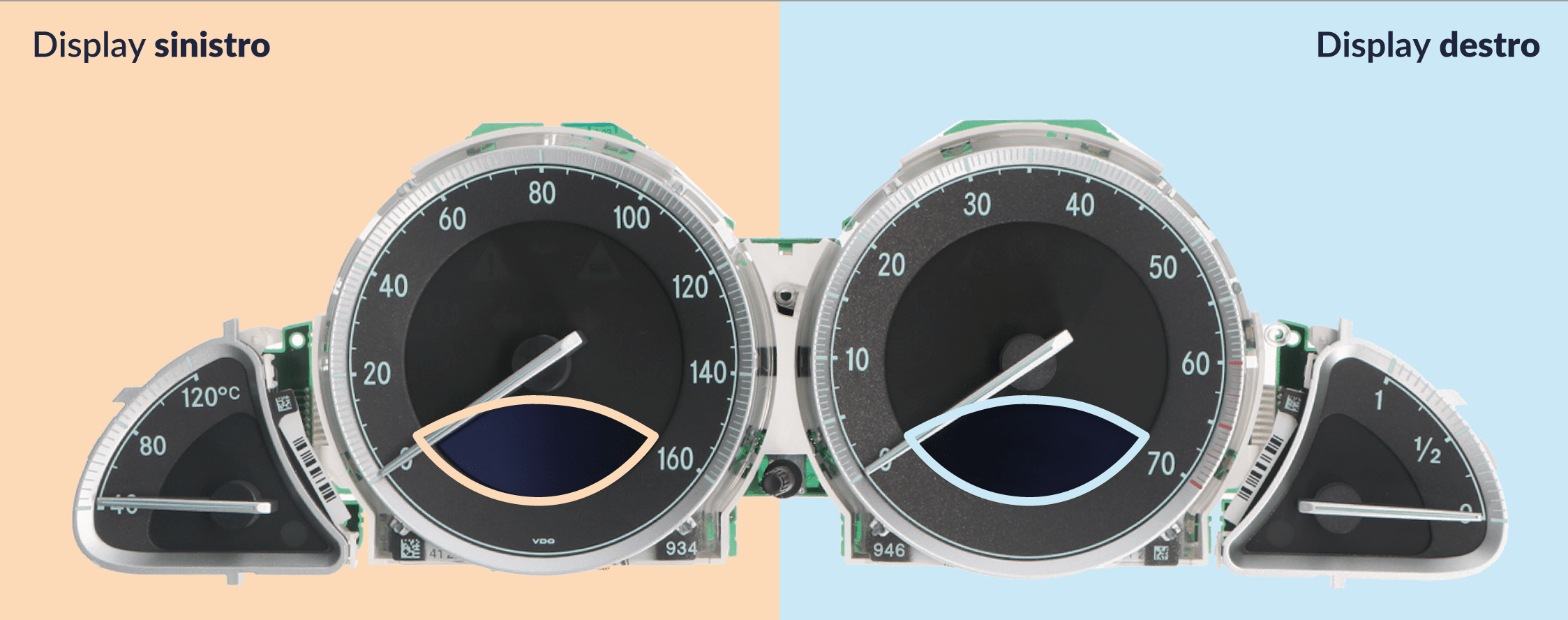

IL SEPDISP71 PUÒ SOSTITUIRE ENTRAMBI I DISPLAY DEL QUADRO STRUMENTI (vedi figura 1).
Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
Identificazione EEPROM:

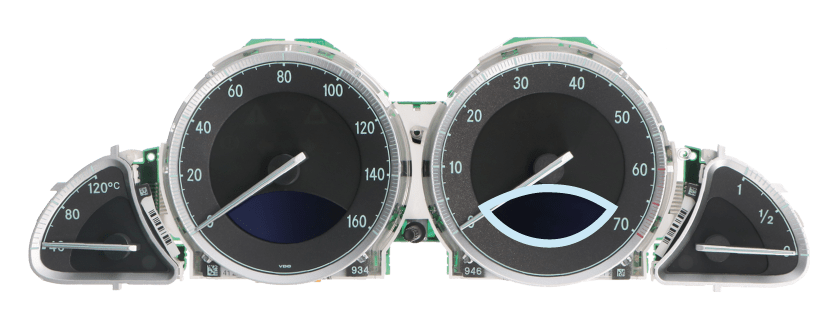

Rimuovere la schermatura metallica presente sul retro del PCB e identificare la EEPROM presente all’interno (vedi figura 2).
‣ Se la EEPROM è marchiata 93C86, clicca qui;
‣ Se la EEPROM è marchiata 24C16, clicca qui.
Operazioni per EEPROM 93C86
Per perfezionare la tensione del/dei nuovo/i display SEPDISP71:
‣ Alimentare il contachilometri (pin n. 1 negativo, pin n. 5 positivo, pin n. 6 positivo);

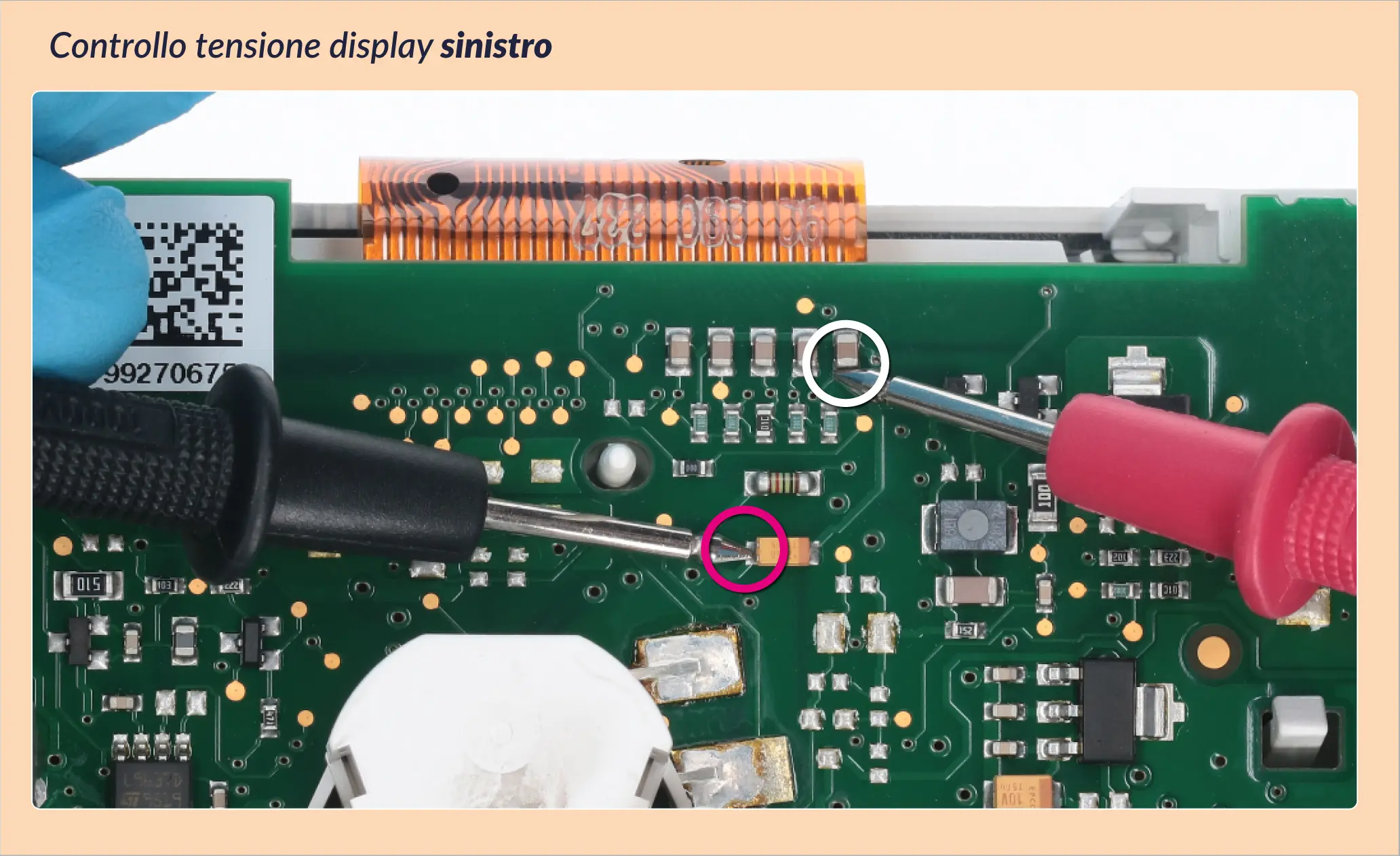

‣ Controllare la tensione tra i punti indicati in figura 3 per il display SINISTRO e tra quelli indicati in figura 4 per il display DESTRO.
– Se la tensione rilevata è compresa tra 7,25V e 7,35V, non è necessario effettuare alcuna modifica;
– Se la tensione, invece, è inferiore a 7,25V o superiore a 7,35V, è necessario effettuare la modifica descritta nel paragrafo
seguente “MODIFICA EEPROM 93C86”.
Modifica Eeprom 93C86
ATTENZIONE: Per poter effettuare la presente modifica sui contachilometri, è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.
PROCEDIMENTO:
• Prima di tutto impostare la lettura del programmatore in esadecimale (HEX) a 8 bit.
• Dissaldare ed effettuare un backup della EEPROM 93C86 (evidenziata in figura 2), presente all’interno
della schermatura metallica sul retro contachilometri.
• Per ottenere una tensione che si avvicini a 7,30V:
– per il display sinistro agire sulla locazione 03AE;
– per il display destro agire sulla locazione 03C6.
Va tenuto in considerazione che, incrementando di 1 unità esadecimale queste 2 locazioni, si ottiene una variazione di +0,07 V o viceversa.
NOTA: Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sottostante, inserendo digitalmente i dati.
Una volta concluse queste operazioni, ricontrollare la tensione presente tra i punti indicati in figura 3 e 4 e verificare se si è effettivamente ottenuta una tensione compresa tra 7,25V e 7,35V, altrimenti, decrementare o incrementare ancora le locazioni fino ad avvicinarsi il più possibile al valore 7,30V.
Operazioni per EEPROM 24C16
Per perfezionare la tensione del/dei nuovo/i display SEPDISP71:
‣ Alimentare il contachilometri (pin n. 1 negativo, pin n. 5 positivo, pin n. 6 positivo);
‣ Controllare la tensione tra i punti indicati in figura 5 per il display SINISTRO e tra quelli indicati in figura 6 per il display DESTRO.
– Se la tensione rilevata è compresa tra 7,29V e 7,31V, non è necessario effettuare alcuna modifica;
– Se la tensione, invece, è inferiore a 7,29V o superiore a 7,31V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM 24C16”.
Modifica Eeprom 24C16
ATTENZIONE: Per poter effettuare la presente modifica sui contachilometri, è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.
PROCEDIMENTO:
• Prima di tutto impostare la lettura del programmatore in esadecimale (HEX) a 8 bit.
• Dissaldare ed effettuare un backup della EEPROM 24C16 (evidenziata in figura 2), presente all’interno della schermatura metallica sul retro contachilometri.
• Per ottenere una tensione che si avvicini a 7,30V:
– per il display sinistro agire sulla locazione 02B1;
– per il display destro agire sulla locazione 02D1.
Va tenuto in considerazione che, decrementando di 1 unità esadecimale queste 2 locazioni, si ottiene una variazione di +0,0132 V o viceversa.
NOTA: Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sottostante, inserendo digitalmente i dati.
Calcolo del nuovo valore delle locazioni
Display sinistro
Display destro
*Come individuare il valore della locazione 02B1 e della locazione 02D1 sul programmatore EEPROM
Una volta concluse queste operazioni, ricontrollare la tensione presente tra i punti indicati in figura 5 e 6 e verificare se si è effettivamente ottenuta una tensione compresa tra 7,29V e 7,31V, altrimenti, decrementare o incrementare ancora le locazioni fino ad avvicinarsi il più possibile al valore 7,30V.
