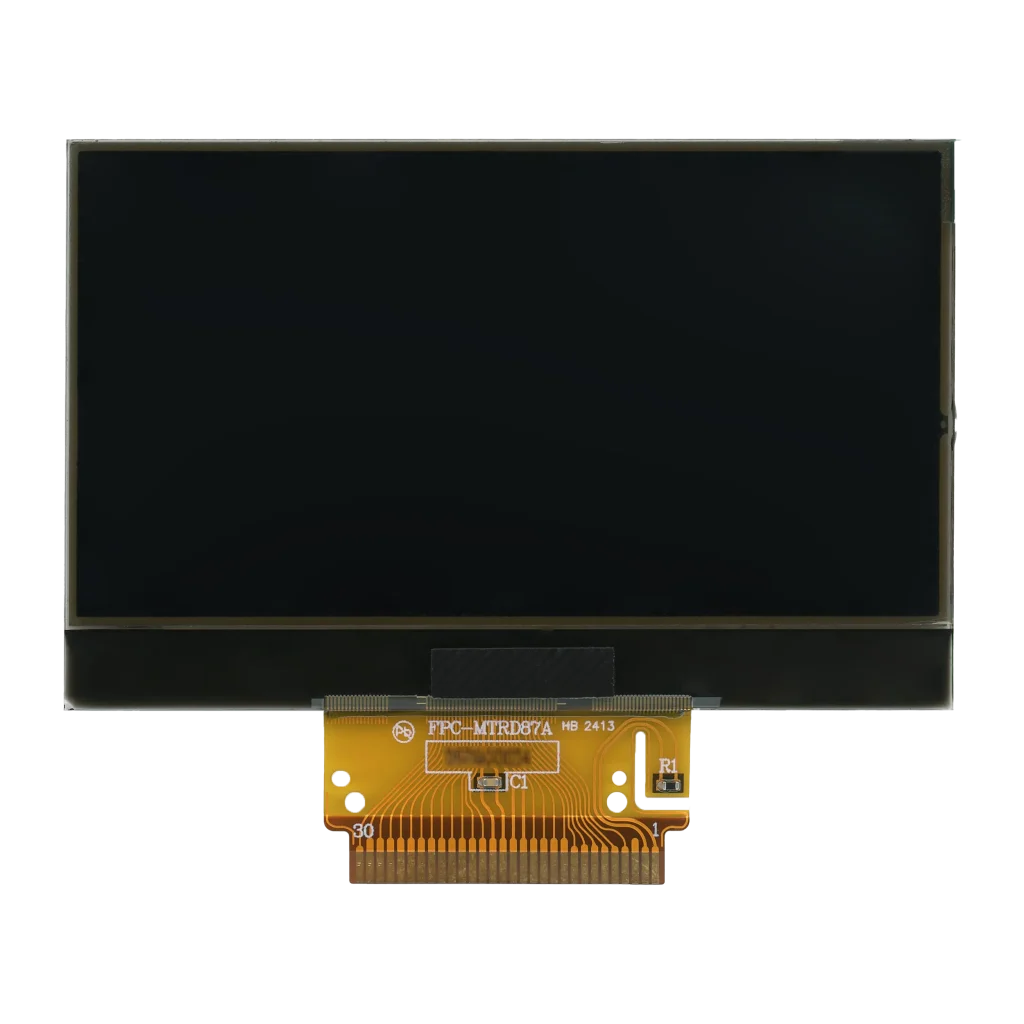

Modifica display Porsche 986 e 996
ATTENZIONE: queste operazioni sono raccomandate solo a personale esperto.
Prima di installare il nuovo display SEPDISP87, leggere attentamente le seguenti istruzioni.
NON SALTARE NESSUN PASSAGGIO.
LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP87
- Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
- Dopo aver sostituito il display, alimentare il contachilometri:
CONNETTORE VERDE
pin n. 1 negativo
pin n. 17 negativo
pin n. 2 positivo
pin n. 18 positivo

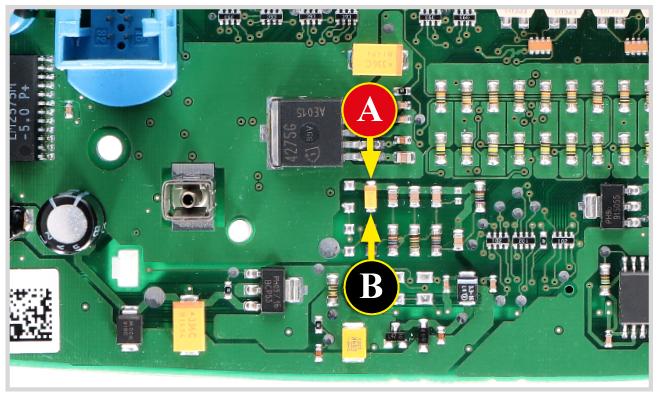

Controllare, quindi, la tensione tra i punti A e B, come in figura 1. - Se la tensione rilevata è compresa tra 12,7V e 12,9V, non è necessario effettuare alcuna modifica;
- Se la tensione, invece, è inferiore a 12,7V o superiore a 12,9V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM”.
MODIFICA EEPROM
NOTA: Per poter effettuare la presente modifica, è necessario utilizzare un programmatore di EEPROM. Consigliamo il nostro SEP-EECLIP.
PROCEDURA:

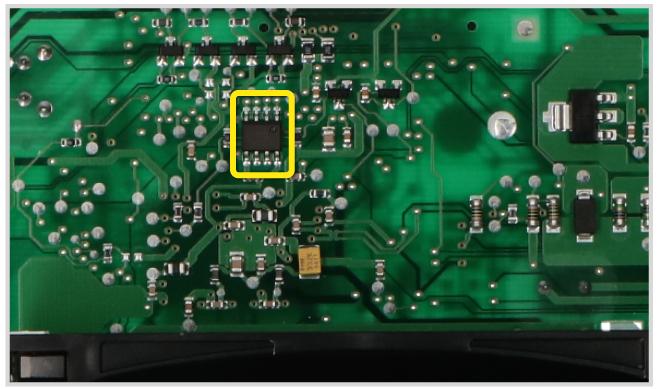

• Prima di tutto dissaldare la EEPROM evidenziata in figura 2 (93C86 o 93LC86), presente sulla parte frontale del PCB.
IMPORTANT: prima della modifica, effettuare un backup della EEPROM dissaldata.
• Impostare la lettura del programmatore in esadecimale (HEX) a 8 bit.
• Per ottenere una tensione che si avvicini a 12,8V, occorre modificare il valore nella locazione 02C6. Va tenuto in considerazione che, incrementando il valore della locazione di 1 unità esadecimale, si ottiene una variazione di + 0,1V o viceversa.
NOTE: Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box accanto, inserendo digitalmente i dati.
VERIFICA
Una volta concluse queste operazioni, ricontrollare la tensione presente tra i punti A e B e verificare se si è effettivamente ottenuta una tensione compresa tra 12,7V e 12,9V, altrimenti, intervenire ancora sulla locazione fino ad avvicinarsi il più possibile al valore nell’intervallo corretto.
